4HS Nastec

Bombas sumergibles de 4” de velocidad variable

Motor magnético síncrono de imán permanente con rotor de baño de agua, estator revestido en acero inoxidable AISI 304.

Inversor integrado en la bomba accionado en superficie a través del módulo de control CM.

Bomba multietapas fabricada completamente en acero inoxidable AISI 304.

Bombas sumergibles de 4” de velocidad variable

Motor magnético síncrono de imán permanente con rotor de baño de agua, estator revestido en acero inoxidable AISI 304.

Inversor integrado en la bomba accionado en superficie a través del módulo de control CM.

Bomba multietapas fabricada completamente en acero inoxidable AISI 304.

4HS Nastec
Built-in inverter module

Todas las ventajas de la electrónica integrada

Lee más

Built-in inverter module

Todas las ventajas de la electrónica integrada

Lee más

Un producto listo para usar

Lee más

Un producto listo para usar

Lee más

Bomba centrífuga

Módulo inversor MINT

Motor

Bomba centrífuga

Lee más

Módulo inversor MINT

Lee más

Motor

Lee más

CM: Módulo de Control

Lee más

4HS

Funcionamiento de presión constante

Lee más

4HS

Funcionamiento de presión constante

Lee más

Eección correcta de la bomba a utilizar

Lee más

Eección correcta de la bomba a utilizar

Lee más

Todas las ventajas de la electrónica integrada

La electrónica integrada en el motor evita el uso de cables especiales y filtros de salida, y es la solución ideal para cualquier aplicación en lugares remotos y en condiciones climáticas adversas.

En las soluciones tradicionales, el variador de frecuencia se coloca en superficie, quedando expuesto a la intemperie, pudiendo sufrir:

  • Sobrecalentamiento
  • Entrada de agua
  • Choque térmico
  • Daños por animales o personas

La electrónica integrada es refrigerada directamente por el agua bombeada; la temperatura de funcionamiento de los componentes electrónicos es baja y estable, logrando asi una vida util mucho mas prolongada comparada con un variador de frecuencia de superficie, el cual es afectado directamente por la alta temperatura, la humedad, el polvoy la radiación solar.

Built-in inverter module

Todas las ventajas de la electrónica integrada

La electrónica integrada en el motor evita el uso de cables especiales y filtros de salida, y es la solución ideal para cualquier aplicación en lugares remotos y en condiciones climáticas adversas.

En las soluciones tradicionales, el variador de frecuencia se coloca en superficie, quedando expuesto a la intemperie, pudiendo sufrir:

  • Sobrecalentamiento
  • Entrada de agua
  • Choque térmico
  • Daños por animales o personas

La electrónica integrada es refrigerada directamente por el agua bombeada; la temperatura de funcionamiento de los componentes electrónicos es baja y estable, logrando asi una vida util mucho mas prolongada comparada con un variador de frecuencia de superficie, el cual es afectado directamente por la alta temperatura, la humedad, el polvoy la radiación solar.

Built-in inverter module

Un producto listo para usar

Las bombas sumergibles de la gama 4HS están diseñadas para ofrecer al cliente un producto listo para el uso y, por lo tanto, se suministran en un kit completo que incluye:

  • Bomba 4HS con 2,5 metros de cable plano conforme a normas ACS-WRAS-KTM
  • Módulo de control en superficie (CM)
  • Kit de unión de cable
  • Sensor de presión de 0-16 bar

A petición, los cables de señal y alimentación se suministran en la longitud deseada.

Un producto listo para usar

Las bombas sumergibles de la gama 4HS están diseñadas para ofrecer al cliente un producto listo para el uso y, por lo tanto, se suministran en un kit completo que incluye:

  • Bomba 4HS con 2,5 metros de cable plano conforme a normas ACS-WRAS-KTM
  • Módulo de control en superficie (CM)
  • Kit de unión de cable
  • Sensor de presión de 0-16 bar

A petición, los cables de señal y alimentación se suministran en la longitud deseada.

Bomba centrífuga

  • Impulsores y difusores en acero inoxidable AISI 304.
  • Válvula de retención incorporada.

Variador de frecuencia MINT

  • Completamente resinado.
  • Cable de alimentación extraible.

Motor

  • Motor de imanes permanentes.
  • Estátor resinado y encapsulado, fabricado en acero inoxidable AISI 304.
  • Rotor refrigerado por agua.
  • Cojinete de empuje tipo Kingsbury.

Bomba centrífuga

  • Impulsores y difusores en acero inoxidable AISI 304.
  • Válvula de retención incorporada.

Variador de frecuencia MINT

  • Completamente resinado.
  • Cable de alimentación extraible.

Motor

  • Motor de imanes permanentes.
  • Estátor resinado y encapsulado, fabricado en acero inoxidable AISI 304.
  • Rotor refrigerado por agua.
  • Cojinete de empuje tipo Kingsbury.

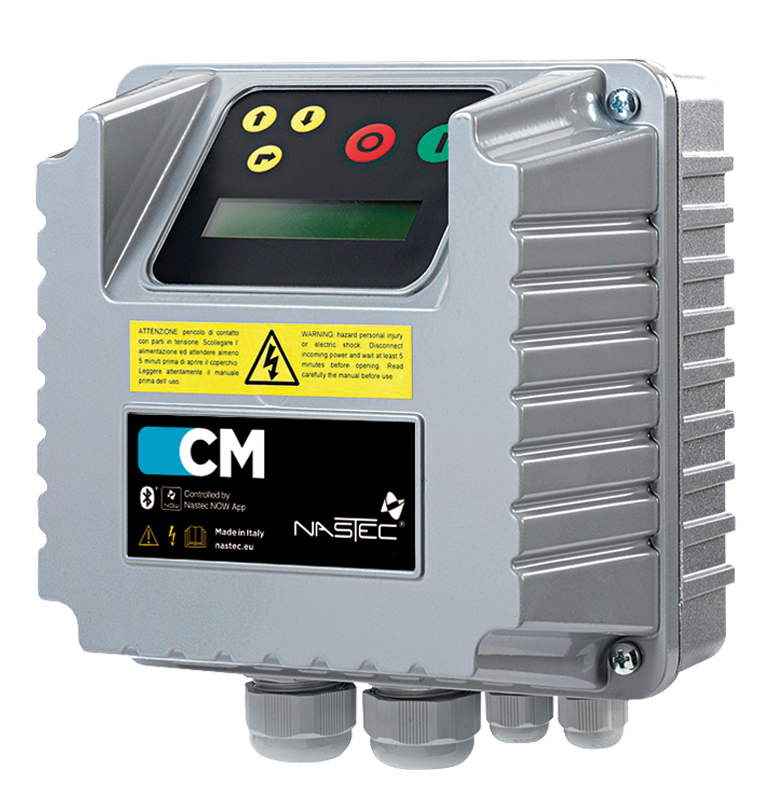

CM: Módulo de Control

El módulo de control CM, totalmente fabricado en aluminio y con grado de protección IP55, gestiona el funcionamien- to de la bomba desde la superficie, regulando su velocidad para mantener constante la presión deseada independien- temente de la demanda de agua.

es suficiente conectar el sensor de presión, incluido en el paquete, y efectuar una configuración rápida de la bomba en relación con la instalación. Además, durante la operación, el CM monitorea constantemente y proporciona infor- mación sobre los parámetros eléctricos, hidráulicos y térmicos de la bomba y proporciona una protección completa contra sobretensión, subtensión, sobrecarga y funcionamiento en seco.

Para conseguir un funcionamiento de presión constante, simplemente instale la bomba 4HS, conéctela al módulo de control y conecte el sensor de presión.

Se utiliza un tanque de expansión pequeño para compensar las fugas del sistema cuando la bomba no está en funcionamiento.

El módulo de control, que recibe la señal de presión del sensor apropiado, cambia la velocidad de la bomba para mantener constante la presión establecida, independientemente de la demanda hídrica.

Además de la operación a presión constante, se pueden seleccionar otros modos de control, incluyendo

  • frecuencia fija
  • caudal constante
  • temperatura constante

Para conseguir un funcionamiento de presión constante, simplemente instale la bomba 4HS, conéctela al módulo de control y conecte el sensor de presión.

Se utiliza un tanque de expansión pequeño para compensar las fugas del sistema cuando la bomba no está en funcionamiento.

El módulo de control, que recibe la señal de presión del sensor apropiado, cambia la velocidad de la bomba para mantener constante la presión establecida, independientemente de la demanda hídrica.

Además de la operación a presión constante, se pueden seleccionar otros modos de control, incluyendo

  • frecuencia fija
  • caudal constante
  • temperatura constante

Elección correcta de la bomba a utilizar

La operación de velocidad variable permite cubrir, con un único modelo de bomba, una amplia gama de caudales y alturas de elevación. La elección correcta de la bomba a utilizar debe hacerse para maximizar el rendimiento de funcionamiento medio.

El diagrama lateral le permite identificar rápidamente el modelo 4HS más adecuado para su aplicación.

4HS-pump-selection

Ahorro energético

Para mantener una presión constante cuando la demanda hídrica disminuye, la bomba 4HS responde disminuyendo la velocidad de rotación o frecuencia. La disminución de la velocidad corresponde a una reducción significativa de la potencia absorbida por la bomba. En este caso, por ejemplo, para mantener 6 bar, pasa de 1600 W a 4800 rpm a 700 W a 4200 rpm.

Muchas bombas en una

Las bombas 4HS también se pueden utilizar a una frecuencia fija o ajustando la frecuencia de trabajo según sea ne- cesario. En cada frecuencia se asocian diferentes rendimientos hidráulicos. Esto significa que muchas bombas están encerradas dentro de cada modelo de bomba 4HS.

Adaptación de las prestaciones

Entre los parámetros que se pueden ajustar en el módulo de control, es especialmente útil limitar la corriente máxima absorbida por la bomba. Una vez superado este umbral, la bomba 4HS limitará automáticamente la velocidad de rotación, pero siempre garantizando el servicio.

4HS-05-04-pump-selection

Elección correcta de la bomba a utilizar

La operación de velocidad variable permite cubrir, con un único modelo de bomba, una amplia gama de caudales y alturas de elevación. La elección correcta de la bomba a utilizar debe hacerse para maximizar el rendimiento de funcionamiento medio.

El diagrama lateral le permite identificar rápidamente el modelo 4HS más adecuado para su aplicación.

4HS-pump-selection

Ahorro energético

Para mantener una presión constante cuando la demanda hídrica disminuye, la bomba 4HS responde disminuyendo la velocidad de rotación o frecuencia. La disminución de la velocidad corresponde a una reducción significativa de la potencia absorbida por la bomba. En este caso, por ejemplo, para mantener 6 bar, pasa de 1600 W a 4800 rpm a 700 W a 4200 rpm.

Muchas bombas en una

Las bombas 4HS también se pueden utilizar a una frecuencia fija o ajustando la frecuencia de trabajo según sea ne- cesario. En cada frecuencia se asocian diferentes rendimientos hidráulicos. Esto significa que muchas bombas están encerradas dentro de cada modelo de bomba 4HS.

Adaptación de las prestaciones

Entre los parámetros que se pueden ajustar en el módulo de control, es especialmente útil limitar la corriente máxima absorbida por la bomba. Una vez superado este umbral, la bomba 4HS limitará automáticamente la velocidad de rotación, pero siempre garantizando el servicio.

4HS-05-04-pump-selection
