MIDA Solar – Especificaciones técnicas
| Modelo | V in DC | V in AC * | Max V out | Max I in |
Max I out | P2 Potencia
motor ** |

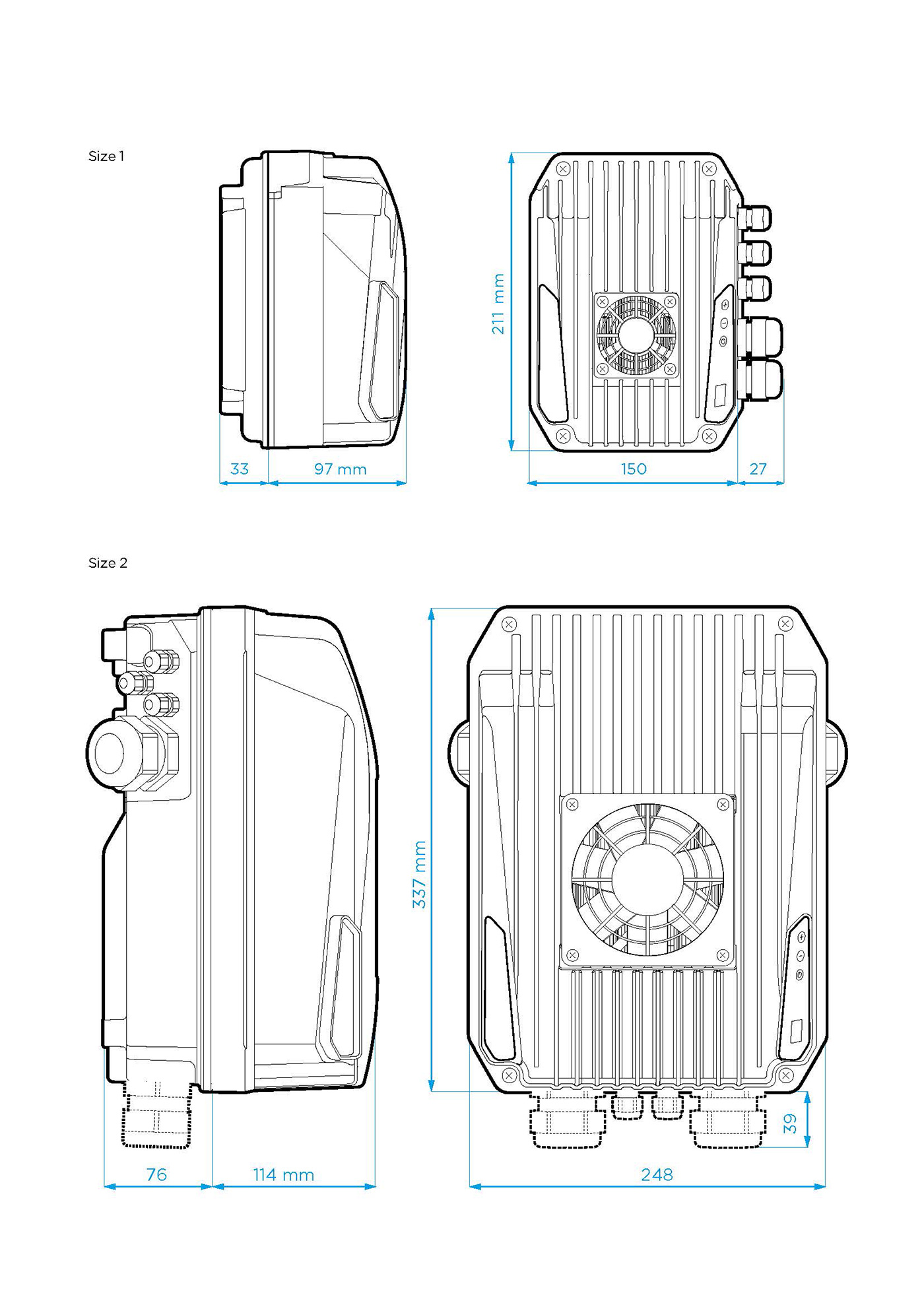

Talla | Peso | Dimensiones
de embalaje |
Peso total | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDC | VAC | VAC | A | A | VAC | kW | kg | mm | kg | ||||||||
| MIDA Solar 203 | 90-400 | 90-265 | 250 | 11 |
|
|
|
1 | 2,5 kg (5,5 lb) | 220x170x170 | 2,8 | ||||||
| MIDA Solar 205 | 90-400 | 90-265 | 250 | 11 |
|
|
|
1 | 2,5 kg (5,5 lb) | 220x170x170 | 2,8 | ||||||
| MIDA Solar 207 | 90-400 | 90-265 | 250 | 11 |
|
|
|
1 | 2,5 kg (5,5 lb) | 220x170x170 | 2,8 | ||||||
| MIDA Solar 209 | 90-400 | 90-265 | 250 | 14,5 |
|
|
|
2 | 10 kg (22 lb) | 400x270x300 | 10,3 | ||||||
| MIDA Solar 212 | 90-400 | 90-265 | 250 | 19,5 |
|
|
|
2 | 10 kg (22 lb) | 400x270x300 | 10,3 | ||||||
| MIDA Solar 218 | 90-400 | 90-265 | 250 | 32 |
|
|
|
2 | 10 kg (22 lb) | 400x270x300 | 10,3 |
* Potencia de AC disponible solo para los modelos MIDA Solar MP
** Potencia típica del motor. Se recomienda referirse a la corriente nominal del motor para seleccionar el modelo MIDA Solar.
Características generales
| Frecuencia nominal | 50 – 60 Hz (+/- 2%) |
|---|---|
| Cumplimiento de EMC | EN61800-3 C2 (C1 por MIDA Solar 203, 205, 207) |
| Clase de eficiencia energética (EN61800-9-2) | IE2 |
| Humedad relativa en el ambiente de trabajo | 5 – 95% sin condensación |
| Temperatura ambiente de funcionamiento | -10 °C (14 °F) – 60 °C (140 °F) |
| Temperatura ambiente máxima de funcionamiento a carga completa | 50°C (122 °F) |
| Altitud máxima a plena carga | 1000 m |
| Resistencia de vibracion | EN60068-2-6:2008 EN60068-2-27:2009 EN60068-2-64:2008 |
| Grado de protección | IP66 (NEMA 4X) |
| Salidas digitales configurables N.A. o N.C | 1. Señal de funcionamiento del motor 2. Señal de alarma |
| Entradas analógicas (10 or 15 VDC) | 1. 4-20 mA 2. 4-20 mA 3. 0 – 10 VDC 4. 0 – 10 VDC |
| Entradas digitales | 4 entradas digitales, configurables N.A. o N.C. para marcha/parada del motor |
| Comunicación | MODBUS RTU RS485, Bluetooth® SMART (4.0) |
