MÁXIMA FLEXIBILIDAD

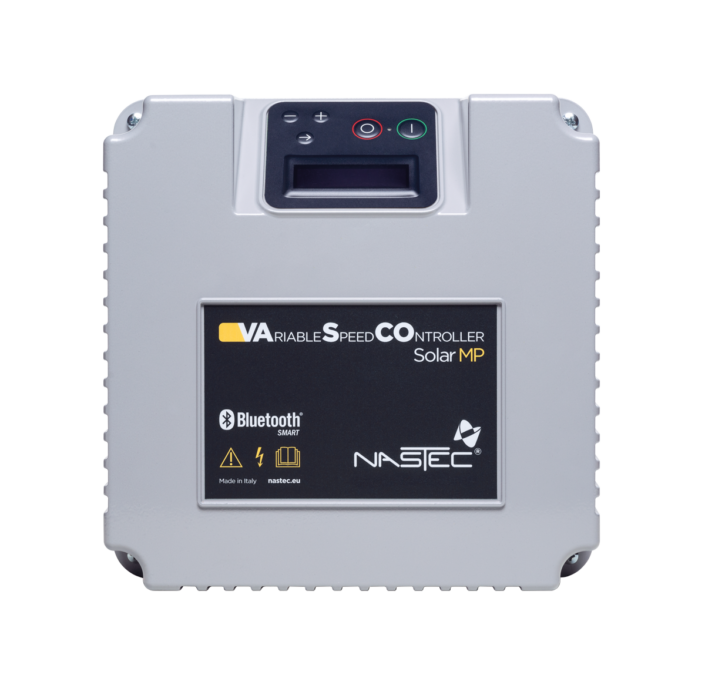

El VASCO Solar – VAriable Speed COntroller puede utilizarse en cualquier tipo de bomba equipada con el tradicional motor AC trifasico ofreciendo un amplio campo de aplicaciones.
Nastec Srl Unipersonale
Via della Tecnica 8
36048 Barbarano Mossano
Vicenza – Italia
t. +39 0444 886289
f. +39 0444 776099
p.iva & c.f. 03392100248
c.s. 250.000€ i.v.
info@nastec.eu
pec@pec.nastec.eu
Empresa
Productos para la red eléctrica
Productos de energía solar
Servicios
Gracias a la App Nastec NOW, es posible comunicarse con todos los dispositivos Nastec Bluetooth® SMART para:

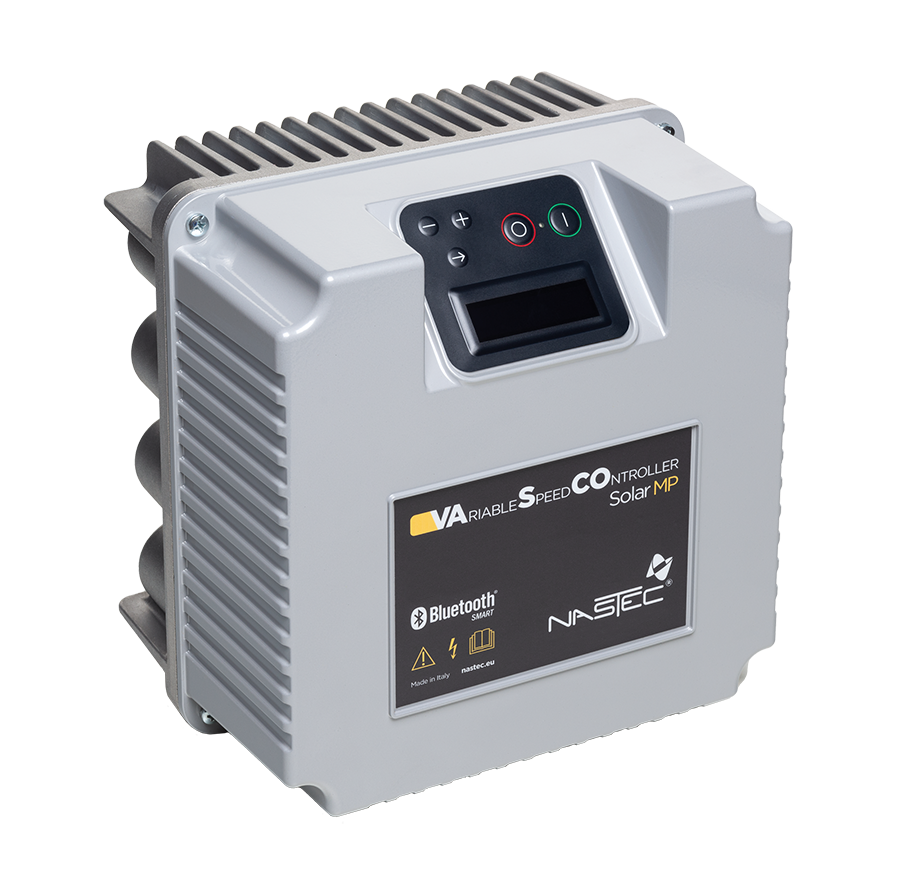

El inversor, en las versiones MP (MultiPower), puede ser alimentado en DC por paneles fotovoltaicos o en AC por la red o generador para asegurar el funcionamiento de la bomba a cualquier hora del día.
Esto permite de manejar los picos de solicitud hídrica mediante alimentación AC evitando el sobredimensionamiento del sistema fotovoltaico.
El accesorio HMA, utilizado en combinación con los modelos, maneja automáticamente el intercambio de una fuente de energía a la otra según varias optiónes seleccionables por el usuario:
• nivel de irradiación
• horario del día
• consecución del caudal diario exigido
• control remoto mediante ingreso digital.
El dispositivo convierte el voltaje DC de los paneles fotovoltaicos en voltaje AC para accionar cualquier bomba con motor asíncrono trifásico.
La velocidad de la bomba se adapta en todo momento a la radiación solar disponible, maximizando la cantidad de agua bombeada y funcionando incluso en condiciones de baja radiación solar.
El dispositivo ofrece un protección total de la bomba contra sobrevoltaje, sobrecargas y funcionamiento en seco.

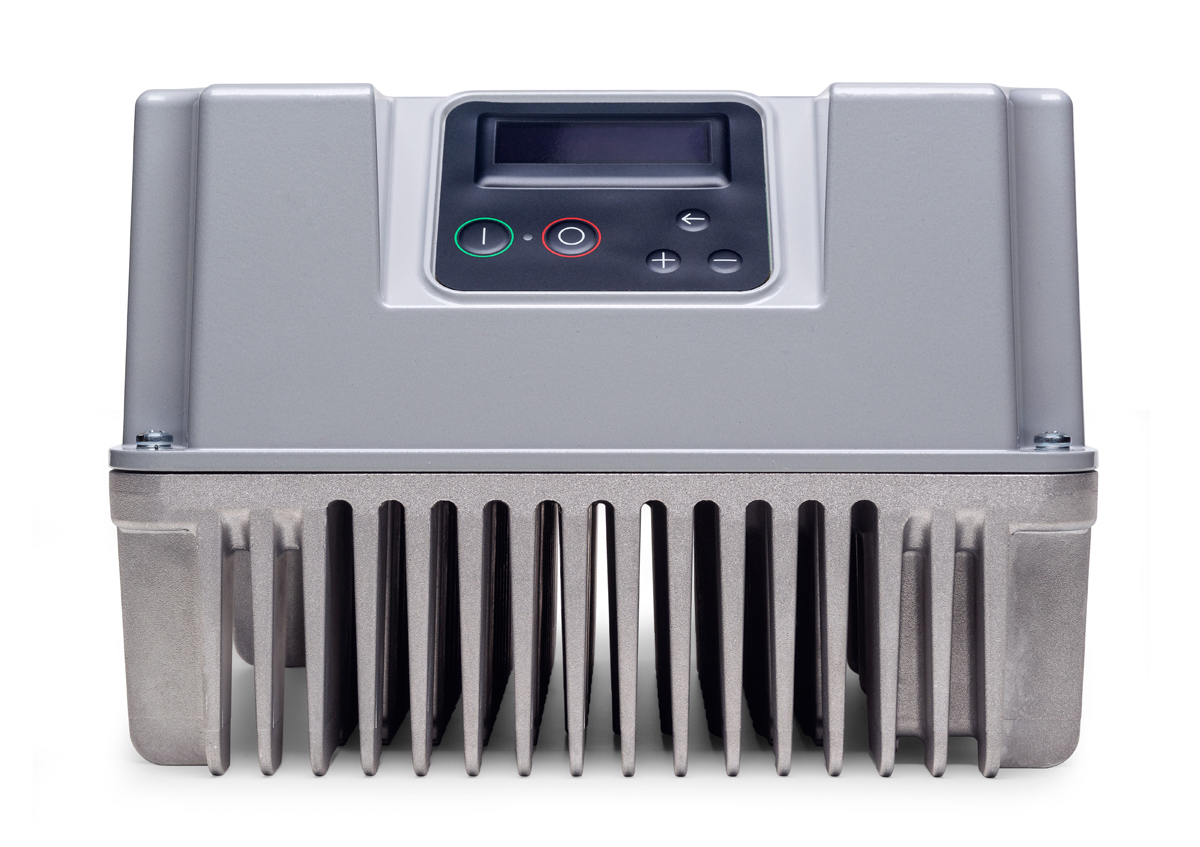

El dispositivo esta completamente fabricado en aluminio para asegurar la máxima refrigeración y durabilidad. Todas las partes metálicas son fabricadas en acero inoxidable AISI 304 siendo altamente resistente a la corrosión y a factores climaticos.
La protección IP65 que posee permite instalarlo en exteriores. Dos ventiladores externos independientes y uno inter- no proporcionan una óptima refrigeración incluso en los climas mas extremos.
El funcionamiento de los mismos está controlado en funcion de la temperatura ambiente permitiendo así una larga vida de servicio.
Utilizado en bombas de superficie, el dispositivo puede accionar estaciones de riego desde una reserva de agua o el accionamiento de una bomba de piscina sin costo alguno.
Utilizado en bombas sumergibles, es posible llenar los tanques para bebida del ganado o simplemente regar jardines o cultivos.
Además de la conectividad Bluetooth para el control a través de un teléfono inteligente y una aplicación, es posible instalar una tarjeta Wifi o GSM a bordo del dispositivo y gestionar el sistema de forma remota a través del portal remo.nastec.eu. Por lo tanto, no es necesario instalar ningún dispositivo de comunicación externo ni suscribirse a costosos servicios de telemetría.
A través del análisis predictivo realizado por el dispositivo durante la operación, es posible intervenir antes de que ocurra un problema, minimizando los costos de intervención y reparación. Si el dispositivo está conectado a Internet a través de los kits opcionales de control remoto Wifi o GSM, las notificaciones de advertencia o alarma pueden enviarse por correo electrónico a los usuarios afectados. Para ello, es suficiente con una configuración rápida desde el portal remo.nastec.eu.
El dispositivo puede conectarse a través del puerto serie RS485 a sistemas de control externos basados en los protocolos MODBUS RTU y BACnet.

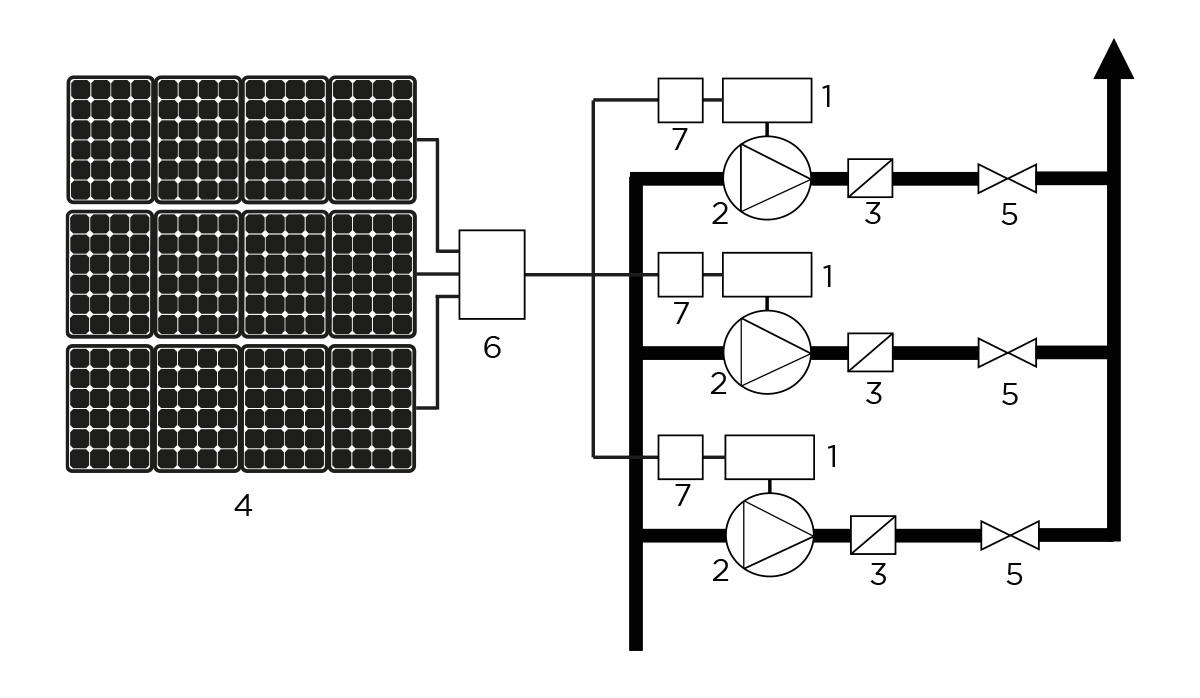

Para maximizar la eficiencia y confiabilidad de un sistema de bombeo solar, en lugar de utilizar una sola bomba de alta potencia, es posible dividirlo en dos o más bombas en paralelo, cada una controlada por inversores de velocidad variable y alimentadas por el mismo sistema fotovoltaico. Cuando el sistema consta de una sola bomba, en condiciones de baja radiación, la bomba suele detenerse, ya que la potencia fotovoltaica no es suficiente para garantizar su funcionamiento.
Por otro lado, cuando el sistema se divide en varias bombas de menor potencia, incluso en condiciones de baja radiación, al menos una o más bombas continúan operando y suministrando agua. Esto resulta en un aumento significativo de la eficiencia total del sistema. Además de esto, se garantizan:
1. Inversor
2. Bomba
3. Válvula de retención
4. Sistema fotovoltaico
5. Compuerta de cierre
6. Caja de combinación de cuerdas con protecciones
7. Seccionador
Para obtener la última versión del firmware disponible, actualizada con nuevas funcionalidades y mejoras, simplemente conéctese al dispositivo a través del smartphone y siga el proceso de actualización guiado propuesto por la aplicación. De esta manera, se garantiza que cada instalación se realice con el máximo rendimiento o que se puedan agregar nuevas funciones a instalaciones ya existentes.

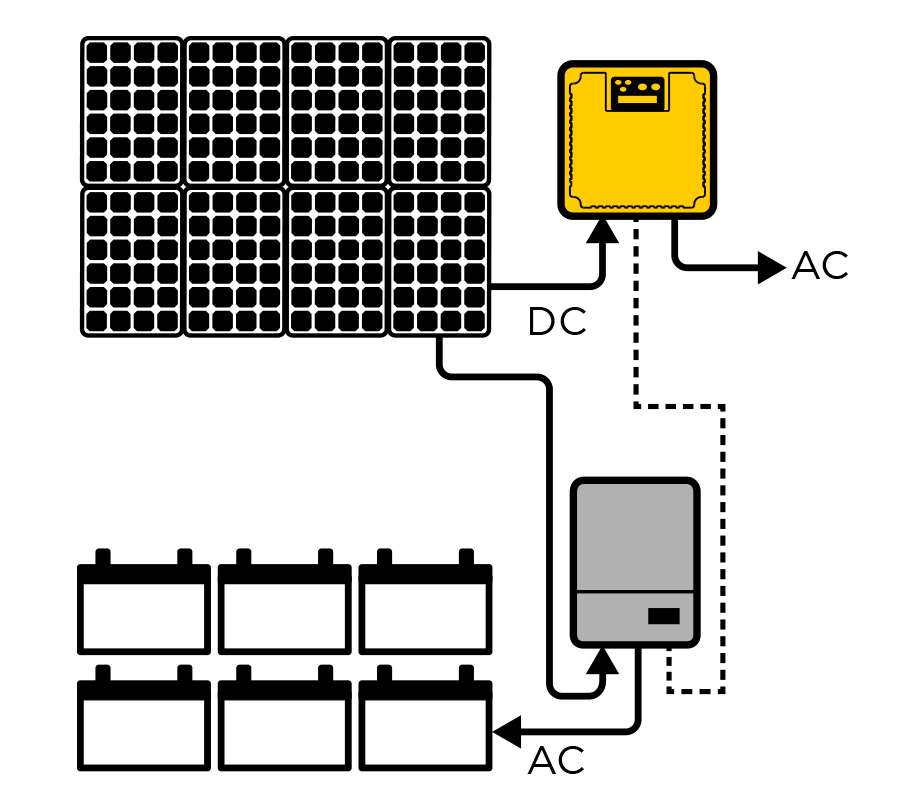

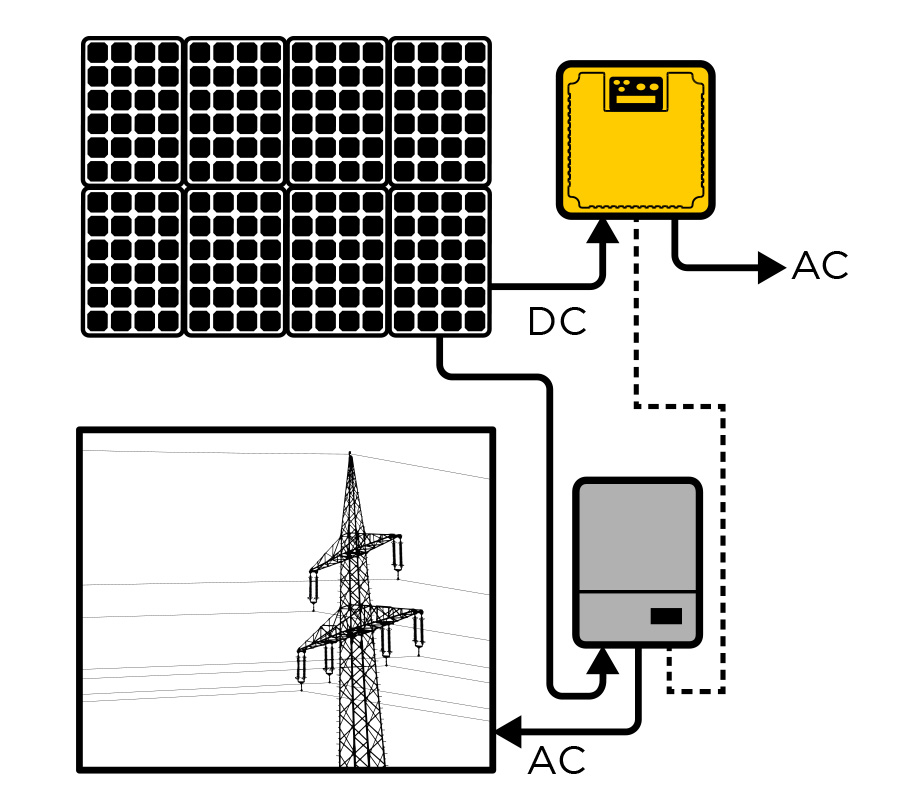

La función “Extra Power”, en combinación con un inversor conectado a la red eléctrica o un cargador solar, permite generar energía en la red eléctrica o cargar las baterías cuando la bomba no está en funcionamiento o ha alcanzado su rendimiento máximo.
A través de la salida de relé dedicada, el dispositivo envía una señal al dispositivo externo conectado al mismo sistema fotovoltaico para habilitar o interrumpir su funcionamiento. De esta manera, es posible garantizar la bomba en forma prioritaria y generar energía para la red eléctrica o cargar las baterías de forma secundaria.
La modificación de algunos parámetros a menudo requiere el ajuste de otros para permitir el correcto funcionamiento del sistema. Sin embargo, no siempre es fácil conocer o recordar las relaciones existentes entre todos los parámetros. Con este fin, el dispositivo es capaz de ajustar automáticamente los parámetros secundarios en función de los parámetros primarios, evitando que el usuario olvide aspectos importantes.
Además de proteger el motor contra sobretensiones y sobrecargas, el inversor es capaz de adaptar automáticamente su rendimiento a las condiciones de alimentación y ambientales.
De este modo, si la temperatura ambiente o la corriente absorbida por el motor alcanzan los límites permitidos, el inversor limitará automáticamente la frecuencia del motor, garantizando la continuidad de la operación.
Además de las alarmas, que provocan el apagado del motor, el dispositivo notifica al usuario posibles fallos y, cuando sea posible y si se desea, implementa correcciones automáticas al control del motor para evitar tiempos de inactividad del sistema. Tanto las alarmas como los avisos se almacenan en el historial del dispositivo para una fácil consulta a lo largo del tiempo.
El dispositivo está equipado con una pantalla para visualizar los principales parámetros eléctricos, como la tensión de entrada, potencia, corriente, factor de potencia del motor y frecuencia. También es posible conectar un sensor de presión o caudal visualizando los valores suministrados.
En el menú de diagnóstico se registran las estadísticas de las horas de funcionamiento del variador y del motor y las últimas ocho alarmas. Los menúes de programación están protegidos por contraseña para evitar modificaciones no deseadas.
Es posible conectar:
El sistema de bombeo debe ser diseñado teniendo en cuenta el caudal diario de agua requerido, la altura total y el lugar de instalación.
En particular, la elección de la bomba debe llevarse a cabo teniendo en cuenta la radiación media diaria. Una vez determinada la bomba requerida, se necesita conocer:
El modelo VASCO Solar a utilizar, se determina considerando la corriente y la tensión nominal del motor.
Para garantizar el máximo rendimiento de la instalación fotovoltaica, deberemos considerar 1 o más hileras de pane- les solares conectados en serie, que deberán proporcionar:
Potencia eléctrica nominal del motor (P1).
La potencia fotovoltaica (Wp) debe ser al menos igual a la potencia del motor eléctrico (P1). Teniendo en cuenta la típica pérdida de eficiencia de los paneles debido a la temperatura, se recomienda incrementar la potencia Wp un 15% respecto a P1.
Tensión nominal del motor.
La tensión nominal de cada hilera fotovoltaica (Vmp) debe ser al menos igual a la tensión nominal del motor multipli- cado por el factor de 1,4.
La tensión de circuito abierto (Voc) de cada hilera (Voc) debe ser inferior a la tensión de servicio máxima del VASCO Solar.
Placa de la bomba:
Rated motor power: P2 = 3 kW
Siendo la tensión nominal del motor 400 VAC y la corriente nominal de 8.3 A, el modelo más adecuado para la aplica- ción es el VASCO Solar VAriable Speed COntroller 409.
Dimensionamiento del sistema PV:
Paneles utilizados:
Partiendo de un P1 = 4 kW y teniendo en cuenta la pérdida de rendimiento debido a la temperatura, la potencia eléctrica requerida se incrementa de 15%, por lo que la Wp = 4.6 kW.
Para suministrar 4.6 kW serán necesarios 19 paneles de 240 Wp. Vmp = 19 x 30 = 570 VDC es mayor que la tensión nominal del motor multiplicada por 1,4 (400 x 1,4 = 560 VDC) y Voc = 19 x 37 = 703 VDC es menor que la tensión máxima del VASCO Solar VAriable Speed COntroller 409 (850 VDC).
Teniendo en cuenta los cálculos anteriores se necesita una sola cadena de 19 paneles fotovoltaicos.
El dispositivo protege a la bomba contra sobrecargas y funcionamiento en seco.
En particular, la protección contra el funcionamiento en seco se efectúa mediante el control de factor de potencia del motor y por lo tanto el uso de sondas no es necesario.
El dispositivo también protege el motor contra la sobretensión y sobretemperatura.
En la aplicación con paneles fotovoltaicos, el MPPT (seguimiento del punto de energía máxima) maximiza la energía recibida por los paneles adecuando la cantidad de agua bombeada en funcion a las condiciones de radiación y temperatura.
Cuando la radiación se incrementa, la bomba aumenta su velocidad de rotación y por ende aumenta el flujo de agua. Cuando la radiación disminuye (paso de nubes o diferentes horas del día), la bomba reduce la frecuencia y por lo tanto el flujo pero sigue proporcionando agua hasta que la radiación cae por debajo de un mínimo necesario para garantizar el funcionamiento.
