Grazie all’applicazione Nastec NOW è possibile comunicare con tutti i dispositivi Nastec Bluetooth® SMART per:

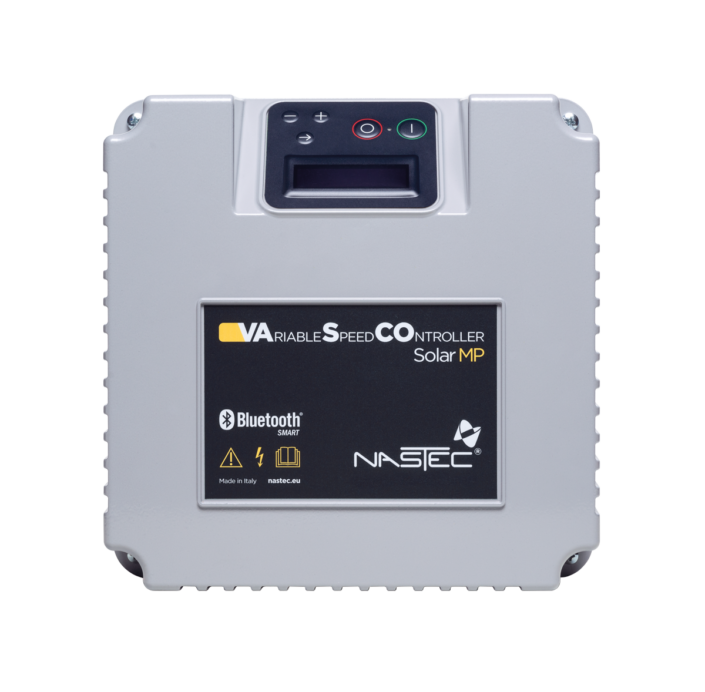

Nelle versioni MP (MultiPower) l’inverter può essere alimentato in DC da pannelli fotovoltaici o in AC da rete o generatore per garantire il funzionamento della pompa in qualsiasi ora del giorno. Questo consente di gestire i picchi di richiesta idrica mediante alimentazione AC evitando quindi di sovradimensionare il sistema fotovoltaico.
L’accessorio HMA, utilizzato in combinazione con i modelli Solar MP, gestisce automaticamente lo scambio da una fonte energetica all’altra in base a molteplici logiche selezionabili dall’utente:
VASCO Solar – VAriable Speed COntroller è in grado di convertire la tensione continua proveniente dai pannelli fotovoltaici in tensione alternata per l’alimentazione della pompa.
La velocità di rotazione della pompa viene costantemente adattata all’irraggiamento disponibile massimizzando così la quantità d’acqua pompata e rendendo possibile il funzionamento anche in condizioni di scarso irraggiamento.
Il dispositivo offre inoltre una protezione completa contro sovratensione, sovracorrente e mancanza d’acqua.

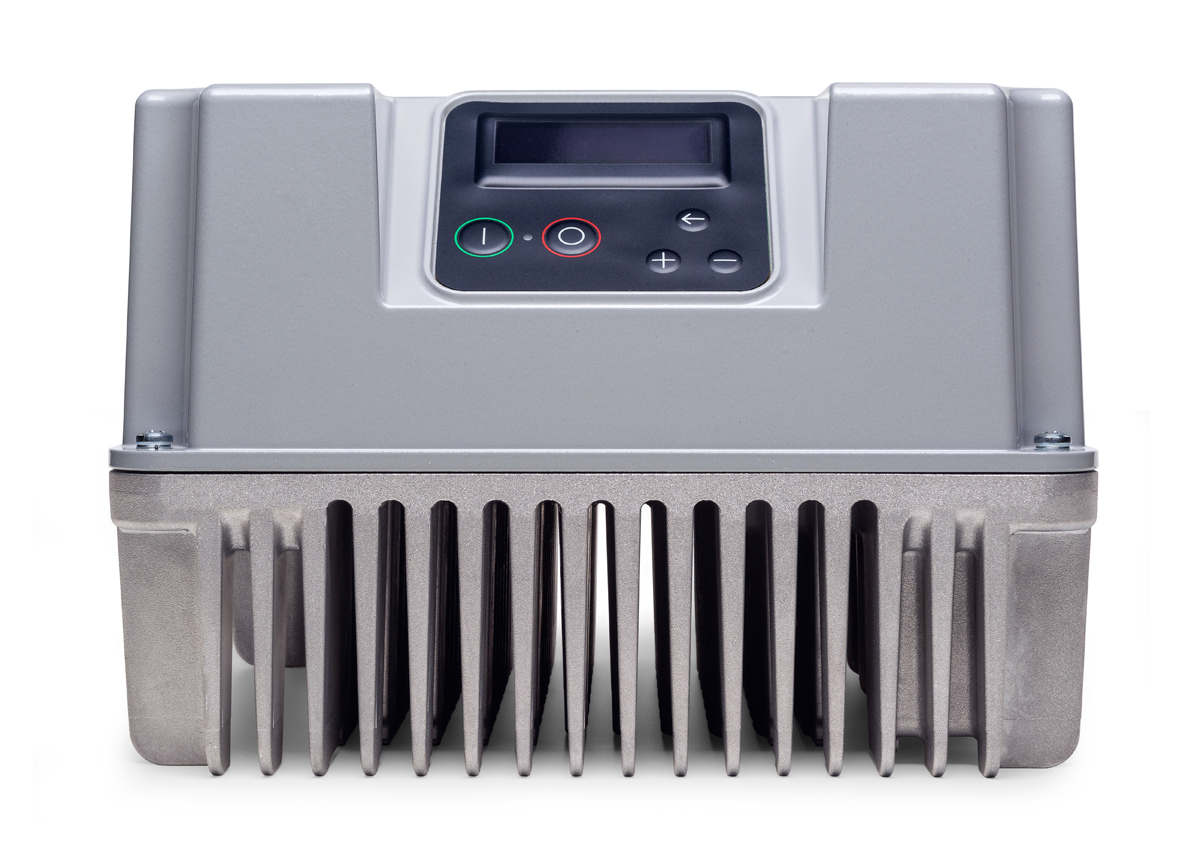

VASCO Solar – VAriable Speed COntroller è costruito interamente in alluminio per garantire il massimo raffreddamento e robustezza.
Tutte le altre parti metalliche sono realizzate in acciaio inox AISI 304 resistente all’acqua e alla corrosione.
Due ventole indipendenti esterne ed una ventola interna provvedono al raffreddamento dell’unità. Il loro funzionamento è regolato in base alle effettive condizioni termiche estendendone così la durata.

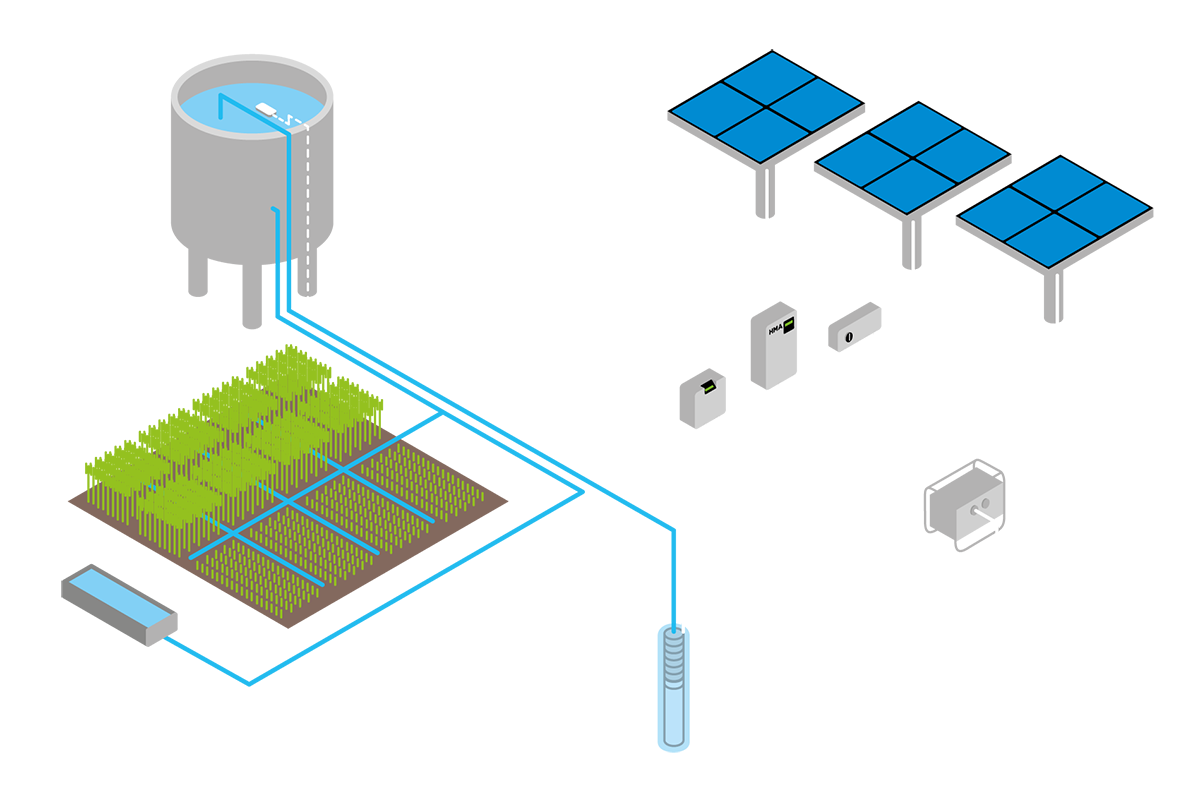

VASCO Solar – VAriable Speed COntroller può essere impiegato con ogni tipo di pompa offrendo quindi la massima flessibilità in infiniti ambiti di applicazione.
Nell’impiego con pompe di superficie è possibile servire un impianto di irrigazione pescando da una vicina riserva d’acqua o alimentare senza alcun costo energetico una pompa da piscina.
Nell’utilizzo con pompe sommerse, il dispositivo consente di accumulare acqua in un serbatoio sopraelevato, riempire vasche per abbeverare il bestiame o semplicemente irrigare prati o coltivazioni.
L’inverter è dotato di un display per monitorare i principali parametri elettrici quali tensione in ingresso, potenza, corrente, fattore di potenza. È inoltre possibile connettere un sensore di pressione o di portata e rilevare così le prestazioni fornite.
Nel menù di diagnostica vengono registrate le ore vita dell’inverter e della pompa, le statistiche di funzionamento e gli ultimi 8 allarmi intercorsi. I menù di programmazione sono protetti da password per evitare manomissioni indesiderate.
VASCO Solar – VAriable Speed COntroller consente la connessione di:
Il sistema di pompaggio deve essere dimensionato tenendo conto della portata giornaliera necessaria, della prevalenza totale e del luogo di installazione.
In particolare la scelta della pompa deve essere condotta considerando l’irraggiamento medio giornaliero.
Determinata la pompa necessaria all’applicazione, è necessario conoscerne:
Il modello di inverter da utilizzare viene stabilito considerando la tensione e la corrente nominale del motore.
Per garantire le massime prestazioni, il sistema fotovoltaico, composto da una o più stringhe di pannelli fotovoltaici collegati in serie, deve essere tale da fornire:
La potenza fotovoltaica (Wp) deve essere almeno uguale alla potenza elettrica nominale (P1) assorbita dal motore. In genere, per tenere conto della perdita d’efficienza dovuta alla temperatura dei pannelli e ad altre perdite, si consiglia di aumentare del 15% la potenza fotovoltaica rispetto alla potenza elettrica del motore.
La tensione nominale di ciascuna stringa di pannelli fotovoltaici (Vmp) deve essere almeno pari alla tensione nominale del motore moltiplicata per il fattore 1,4.
La tensione a circuito aperto (Voc) di ciascuna stringa deve essere inferiore alla tensione massima ammissibile dall’inverter.
Dati di targa della pompa
Potenza nominale: P2 = 3 kW
Potenza elettrica: P1 = 4 kW
Corrente nominale: 8,3 A
Tensione nominalee: 3 x 400 VAC
Selezione del modello
Essendo la tensione nominale del motore 400 VAC e la corrente nominale 8,3 A, il modello più indicato per l’applicazione è il VS409.
Dimensionamento del sistema fotovoltaico
Pannelli utilizzati:
Wp = 240 W
Vmp = 30 VDC
Voc = 37 VDC
Imp = 8 A
Essendo P1 = 4 kW, si incrementa la potenza elettrica necessaria del 15% ovvero 4,6 kW.
Per sviluppare 4,6 kW sono necessari 19 pannelli da 240 W.
Si verifica che Vmp = 19 x 30 = 570 VDC ed è maggiore della tensione nominale del motore moltiplicata per 1,4 (400 x 1,4 = 560 VDC) e che Voc = 19 x 37 = 703 VDC è inferiore alla tensione massima del VS409 (ovvero 850 VDC).
Per questo i 19 pannelli fotovoltaici da 240 W verranno collegati tutti in serie a formare un’unica stringa.

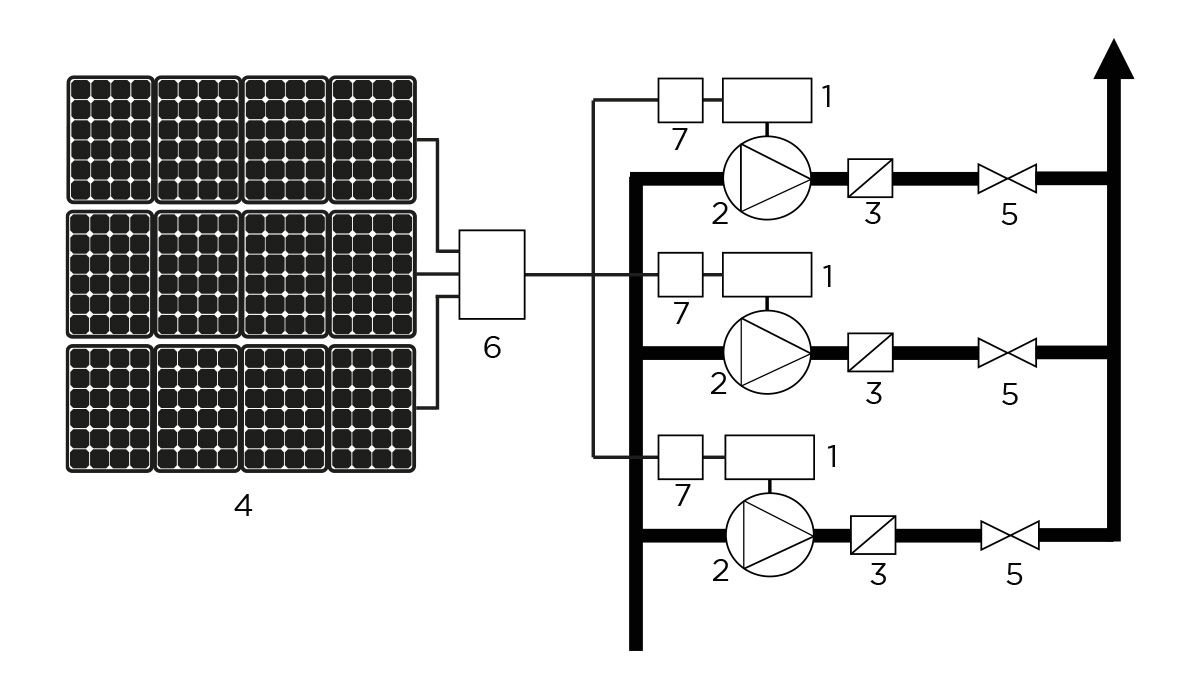

Per massimizzare l’efficienza e l’affidabilità di un sistema di pompaggio solare, anziché utilizzare un’unica pompa di elevata potenza, è possibile frazionarlo in due o più pompe in parallelo ciascuna comandata da inverter a velocità variabile ed alimentate dallo stesso sistema fotovoltaico. Quando il sistema è costituito da un’unica pompa, in condizioni di scarso irraggiamento, la pompa viene spesso fermata in quanto la potenza fotovoltaica non è sufficiente a garantirne il funzionamento.
Viceversa, quando il sistema è frazionato in più pompe di potenza inferiore, anche in condizioni di scarso irraggiamento, almeno una o più pompe continuano ad operare fornendo acqua. Ne consegue un notevole incremento dell’efficienza totale del sistema. Oltre a ciò vengono assicurate:
1. Inverter
2. Pompa
3. Valvola di non ritorno
4. Sistema fotovoltaico
5. Saracinesca
6. Combinatore di stringhe con protezioni
7. Sezionatore DC

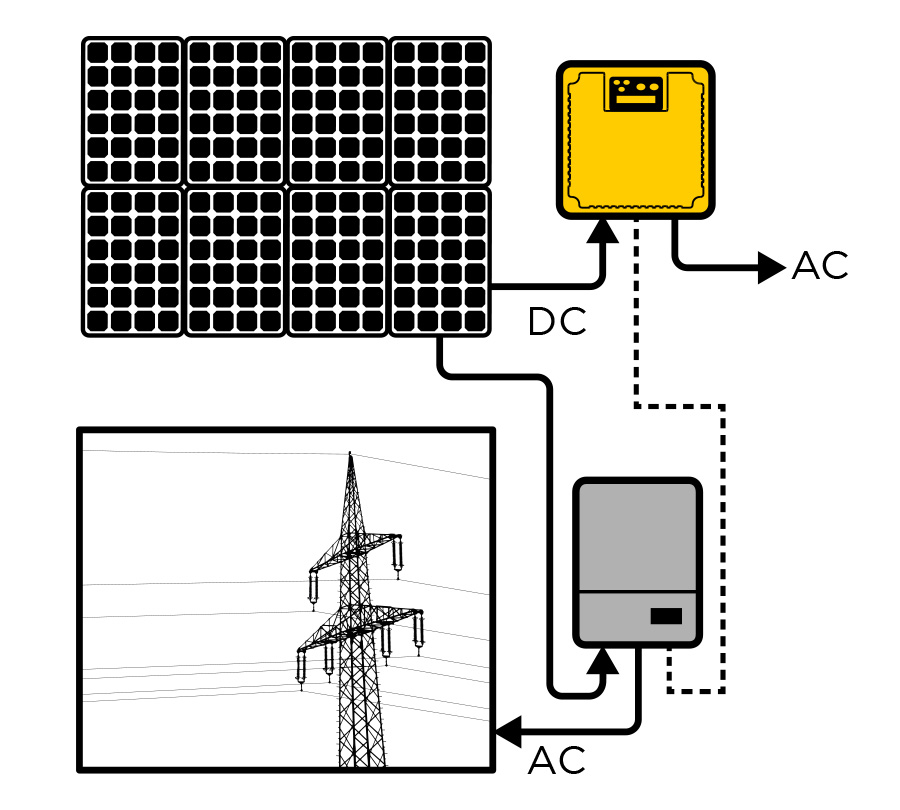

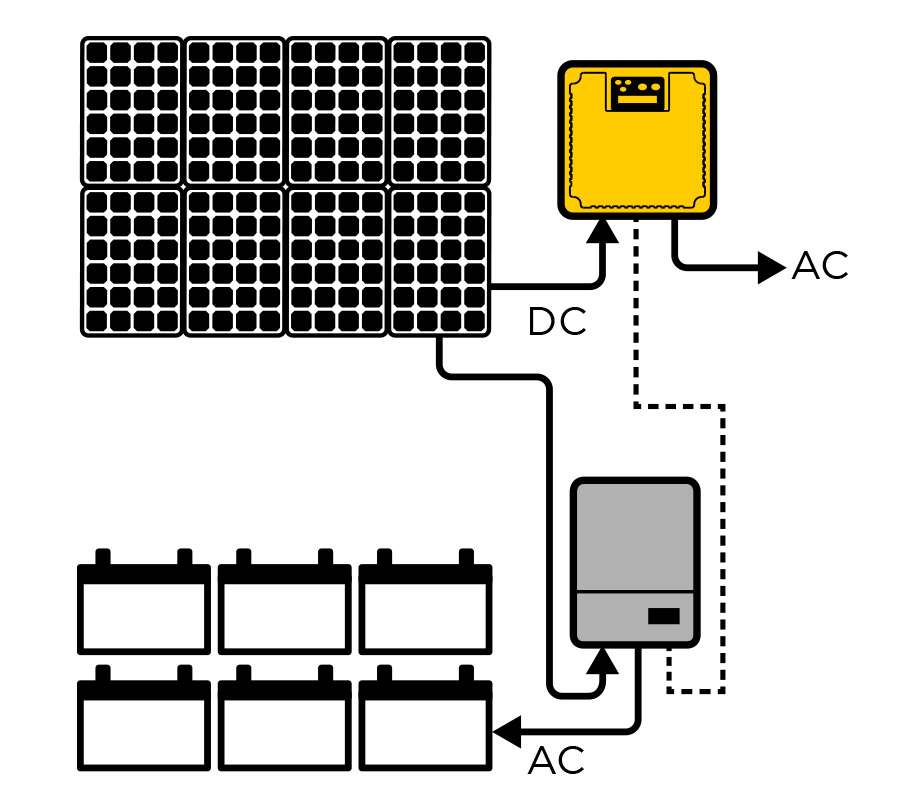

La funzione “Extra Power”, in combinazione con un inverter connesso alla rete o un caricabatterie solare, consente di generare energia in rete o caricare le batterie quando la pompa non è in funzione o ha già raggiunto le massime prestazioni.
Attraverso l’uscita relay dedicata il dispositivo invia un segnale al dispositivo esterno collegato allo stesso impianto fotovoltaico per abilitare o interrompere il suo funzionamento. In questo modo è possibile garantire il pompaggio in forma prioritaria e generare energia per la rete o caricare le batterie in forma secondaria.
Oltre a proteggere il motore da sovratensioni e sovraccarichi, l’inverter è in grado di adattare automaticamente le prestazioni alle condizioni di alimentazione e ambientali. In questo modo, se la temperature ambientale o la corrente assorbita dal motore dovessero raggiungere i limiti consentiti, l’inverter provvederà a limitare automaticamente la frequenza del motore garantendo la continuità di funzionamento.
Oltre alla connessione Bluetooth per il controllo tramite smartphone e App, è possibile installare a bordo del dispositivo la scheda Wifi o GSM e controllare gratuitamente il sistema da remoto mediante il portale remo.nastec.eu Non è necessario installare alcun dispositivo esterno di comunicazione o abbonarsi a costosi servizi di telemetria.
Attraverso l’analisi predittiva operata dal dispositivo durante il funzionamento è possibile intervenire prima che il problema abbia luogo riducendo al minimo i costi d’intervento e riparazione. Se il dispositivo è connesso ad Internet mediante i kit accessori di controllo remoto Wifi o GSM, le segnalazioni di avviso o allarme possono essere inviate via email agli utenti interessati. A tal fine è sufficiente eseguire una rapida configurazione dal portale remo.nastec.eu
Il dispositivo può essere connesso tramite porta seriale RS485 a sistemi di controllo esterni basati su protocollo MODBUS RTU e BACnet.
Per ottenere l’ultima versione firmware disponibile, aggiornata con nuove funzionalità e miglioramenti, è sufficiente collegarsi al dispositivo tramite smartphone e seguire il processo di aggiornamento guidato proposto dall’App.
In questo modo si è sicuri che ogni installazione verrà eseguita con le massime potenzialità o sarà possibile aggiungere nuove funzioni in impianti già esistenti.
La modifica di alcuni parametri ne richiede spesso la variazione di altri per consentire il corretto funzionamento del sistema. Tuttavia non è semplice conoscere o ricordarsi le relazioni esistenti tra tutti i parametri. A tale scopo, il dispositivo è in grado di modificare automaticamente i parametri secondari in funzione dei parametri primari evitando all’utente importanti dimenticanze.
Oltre agli allarmi, che comportano l’arresto del motore, il dispositivo avvisa l’utente di possibili malfunzionamenti e attua, ove possibile e se desiderato, correzioni automatiche al controllo del motore per evitare il fermo impianto. Sia gli allarmi che che gli avvisi vengono memorizzati nello storico del dispositivo per una facile consultazione nel tempo.
Il dispositivo è in grado di proteggere la pompa da sovraccarico e mancanza d’acqua.
In particolare il controllo di marcia a secco viene eseguito monitorando il fattore di potenza della pompa e non richiede dunque l’impiego di sonde.
È inoltre capace di proteggersi da sovratensione e sovratemperatura.
Nell’applicazione con pannelli fotovoltaici la funzione MPPT (Maximum Power Point Tracking: inseguimento del punto di massima potenza) consente di massimizzare per diverse condizioni di irraggiamento e temperatura la potenza elettrica ricavata dal pannello ovvero la quantità d’acqua pompata. Quando l’irraggiamento cresce la pompa incrementa la sua velocità di rotazione e con essa aumenta la portata idrica.
Quando l’irraggiamento diminuisce (al passaggio di nuvole o a diversi orari del giorno) la pompa riduce la frequenza e quindi la portata ma continua comunque a fornire acqua finché l’irraggiamento non scende al di sotto del minimo necessario a garantire il funzionamento.
