4HS MULTIPOWER
Pompe sommerse 4″ per alimentazione da fonti energetiche rinnovabili
dalla gamma di pompe 4HS con inverter integrato nasce la versione multipower

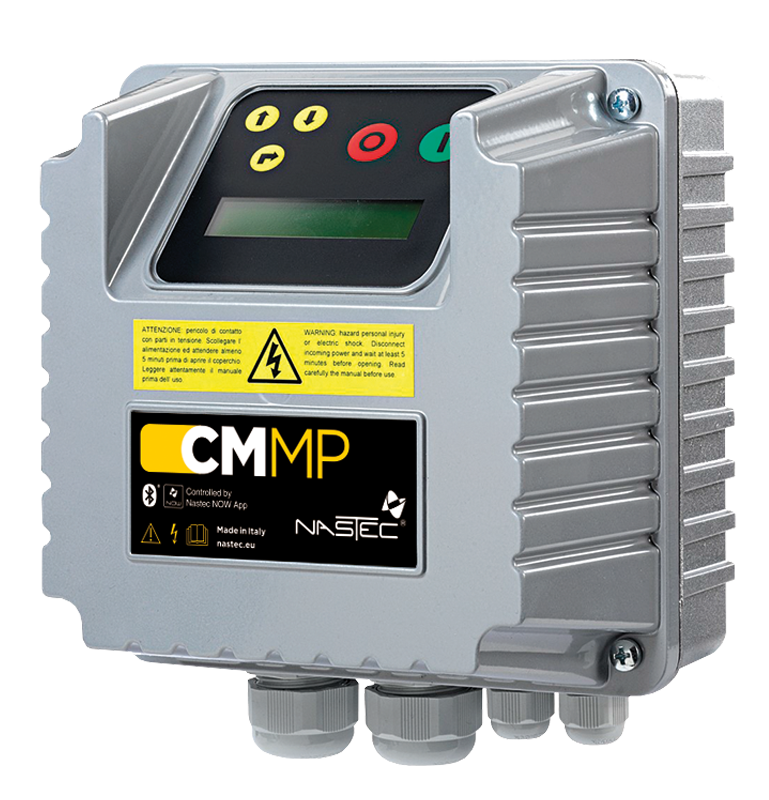

Le pompe 4HS MultiPower possono essere installate
con il modulo di controllo CM MultiPower o senza,
divenendo così pronte all’uso
Nastec Solar Calculator è lo strumento definitivo
per dimensionare qualsiasi sistema di pompaggio solare
Via della Tecnica 8
36048 Barbarano Mossano
Vicenza – Italia
t. +39 0444 886289
f. +39 0444 776099
p.iva & c.f. 03392100248
c.s. 250.000€ i.v.
info@nastec.eu
pec@pec.nastec.eu
Le pompe 4HS MultiPower possono essere alimentate sia in corrente alternata che continua con ampi margini di tensione di funzionamento (90 – 265 VAC / 90 – 400 VDC). Ciò significa che una stessa pompa può essere collegata a pannello fotovoltaico, batterie, generatore eolico o diesel.
Uno speciale algoritmo software consente di adattare le prestazioni idrauliche fornite in base alla fonte di energia e alla potenza disponibile massimizzando al contempo la quantità d’acqua estratta.
L’integrazione della parte elettronica a bordo pompa, vantaggiosa per evitare l’utilizzo di cavi schermati e filtri d’uscita, rappresenta una soluzione ideale anche in questo genere di applicazioni spesso realizzate in zone remote, prive di sorveglianza e climaticamente avverse.
Nelle soluzioni tradizionali infatti l’inverter viene posto in superficie e, essendo esposto agli agenti atmosferici, può subire:
L’inverter integrato viene inoltre raffreddato direttamente dal flusso d’acqua pompato. Le temperature di esercizio dei componenti elettronici risultano quindi talmente basse da garantire una durata notevolmente maggiore rispetto agli inverter in superficie, soggetti alle condizioni di temperatura, di umidità e di irraggiamento dell’ambiente di installazione.

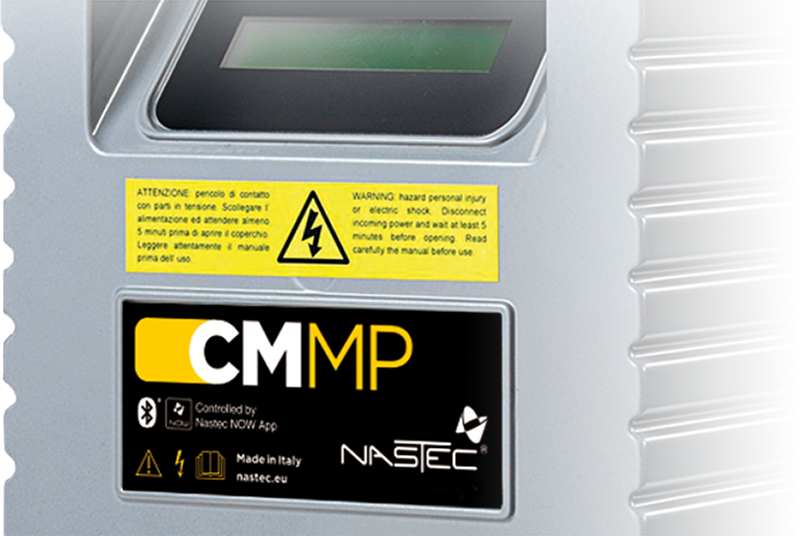

In assenza del CM MultiPower i cavi di segnale possono essere utilizzati in modalità “ON/OFF” come contatti di avvio o arresto della pompa utilizzando, ad esempio, un galleggiante. Collegando i cavi di segnale al CM MultiPower è possibile durante il funzionamento:
Il CM MultiPower può essere in alternativa utilizzato per impostare alcuni parametri della pompa (es. frequenza massima) e poi rimosso dall’installazione. Le impostazioni rimangono salvate nell’elettronica a bordo pompa e lo storico allarmi può essere visualizzato ricollegando all’occorrenza il CM MultiPower.
Quando l’energia solare è assente o non è sufficiente a garantire le prestazioni idrauliche desiderate, è possibile alimentare la pompa tramite generatore ausiliario. Il selettore AC/DC consente di passare da una fonte di alimentazione all’altra.
Tutte le protezioni contro sovraccarico, sovratensione e mancanza d’acqua sono integrate nell’inverter a bordo pompa. La protezione elettronica di mancanza d’acqua consente di evitare l’utilizzo di sonde.
Le pompe 4HS della serie H sono dotate di un rotore elicoidale che si muove all’interno di uno statore in gomma a doppia elica. Il rotore è realizzato in acciaio inossidabile AISI 304 e ricoperto da una dura superficie in cromo.
Durante il funzionamento il rotore striscia sulla superficie in gomma dello statore mentre viene lubrificato dall’acqua pompata.
La portata è direttamente proporzionale al numero di giri mentre la pressione fornita si mantiene quasi costante. In questo modo, a differenza di una pompa centrifuga, la prevalenza fornita rimane elevata anche a bassi giri, garantendo l’acqua in superficie anche con bassissima potenza disponibile o scarso irraggiamento.
Inoltre le pompe a rotore elicoidale sono caratterizzate da rendimenti idraulici ben superiori alle pompe centrifughe di pari portata. Ciò consente di risparmiare nel numero di pannelli fotovoltaici necessari all’applicazione.
Le pompe 4HS MP sono equipaggiate con motore SUMMAG Solar MP a magneti permanenti. Il rotore utilizza magneti in Neodimio ricoperti da sottili strati di Rame e Nichel, per garantire, oltre a prestazioni magnetiche superiori, maggiore affidabilità e durata nel tempo. All’elevata efficienza si aggiunge un’elevata coppia di spunto utile a muovere la pompa nelle condizioni di basso irraggiamento.
Il modulo inverter integrato realizza la conversione dell’energia fotovoltaica in energia elettrica utile a pilotare efficacemente il motore e, al contempo, adatta la velocità della pompa in relazione all’irraggiamento disponibile, massimizzando la potenza estratta (MPPT). Tutte le protezioni di sovracorrente, sovratemperatura, mancanza acqua sono integrate a bordo pompa.
Nell’applicazione con pannelli fotovoltaici la funzione MPPT (Maximum Power Point Tracking: inseguimento del punto di massima potenza) consente di massimizzare per diverse condizioni di irraggiamento e temperatura la potenza elettrica ricavata dal pannello ovvero la quantità d’acqua pompata.
Quando l’irraggiamento cresce la pompa incrementa la sua velocità di rotazione e con essa aumenta la portata idrica.
Quando l’irraggiamento diminuisce (al passaggio di nuvole o a diversi orari del giorno) la pompa riduce la frequenza e quindi la portata ma continua comunque a fornire acqua finché l’irraggiamento non scende al di sotto del minimo necessario a garantire il funzionamento.
