NERA – Especificaciones técnicas
Rendimientos
| NERA 01/02H | |
| Voltaje | 26 – 190 VDC |
| Max. corriente absorbida | 10 A |
| Max potencia absorbida P1 | 800 W |
| Dimensiones | 930 mm |
| Descarga | 1 1/4 “ |
| Peso | 11 Kg |
| Diametro max* | 99 mm |
| Embalaje | 77 x 21 x 26 cm |
| Peso total | 13 Kg |
* Dimensiones máximas incluyendo el cubrecable.
| NERA 02/01H | |
| Voltaje | 26 – 190 VDC |
| Max. corriente absorbida | 10 A |
| Max potencia absorbida P1 | 800 W |
| Dimensiones | 890 mm |
| Descarga | 1 1/4 “ |
| Peso | 10 Kg |
| Diametro max* | 99 mm |
| Embalaje | 77 x 21 x 26 cm |
| Peso total | 12 Kg |
* Dimensiones máximas incluyendo el cubrecable.
| NERA 06/04 | |
| Voltaje | 26 – 190 VDC |
| Max. corriente absorbida | 10 A |
| Max potencia absorbida P1 | 800 W |
| Dimensiones | 520 mm |
| Descarga | 1 1/2 “ |
| Peso | 9 Kg |
| Diametro max* | 99 mm |
| Embalaje | 57 x 21 x 26 cm |
| Peso total | 11 Kg |
* Dimensiones máximas incluyendo el cubrecable.
Características generales
| Temperatura máxima del líquido | 35 °C (92 °F) |
| Velocidad mínima del líquido | 0.2 m/s |
| Características del liquido bombeado | Agua limpia y químicamente no agresiva, no volátil, sin sólidos ni fibras, con un máximo de 50 g/m3 de contenido de arena |
| Grado de protección | IP68 |
| Profundidad máxima de inmersión | 150 m |
| Materiales | Motor y bomba en acero AISI 304 |
| Cable | Cable plano ACS – WRAS – KTM aprobado |
| Certificaciones | CE |

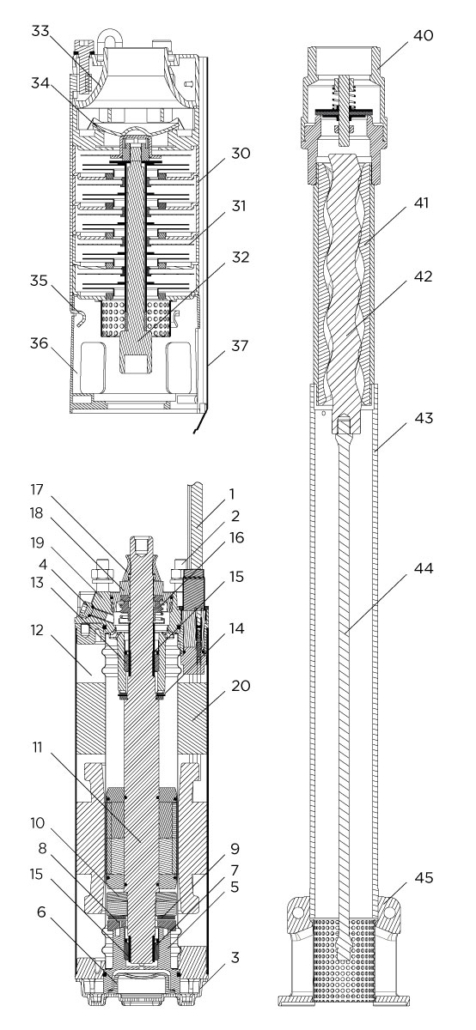

Materiales
| RIF | Descripción | Material |
| 1 | Conector de alimentación con cable para aplicaciones de agua potable | AISI 304 + ACS-KTM-WRAS compliant |
| 3 | MINT: Módulo electrónico integrado | |
| 4 | Protector de cable | AISI 304 |
| 5 | Cojinete de empuje inferior | AISI 304 |
| 6 | Diafragma de goma | EPDM |
| 7 | Casquillo inferior de carbón | SiC |
| 8 | Disco inclinable | AISI 304 |
| 9 | Soportes | AISI420j |
| 10 | Disco de carbón | CTI25 |
| 11 | Eje con rotor | AISI 431 |
| 12 | Estátor resinado | AISI 304 |
| 13 | Cojinete superior de carbón | SiC |
| 14 | Cojinete de empuje superior | Teflon |
| 15 | Camisa cerámica | AISI 304 + Ceramic |
| 16 | Retén | SiC |
| 17 | Protector de arena | NBR |
| 18 | Filtro de bomba | AISI 304 |
| 19 | Soporte de bomba | AISI 304 |
| Bomba centrífuga | ||
| 20 | Difusores | AISI 304 |
| 21 | Turbinas | AISI 304 |
| 22 | Eje de bomba | AISI 304 |
| 23 | Cuerpo de impulsión | AISI 304 |
| 24 | Tirantes | AISI 304 |
| Bomba de rotor helicoidal | ||
| 25 | Válvula antiretorno | AISI 304 |
| 26 | Estátor helicoidal | EPDM + AISI 304 |
| 27 | Soporte de tubo | AISI 304 |
| 28 | Conector | AISI 304 |
| 29 | Rotor helicoidal | AISI 304 cromato |
| 30 | Gancho de seguridad | AISI 304 |
| 31 | Eje flexible | AISI 316 |
| 32 | Adaptador de bomba | AISI 304 |
