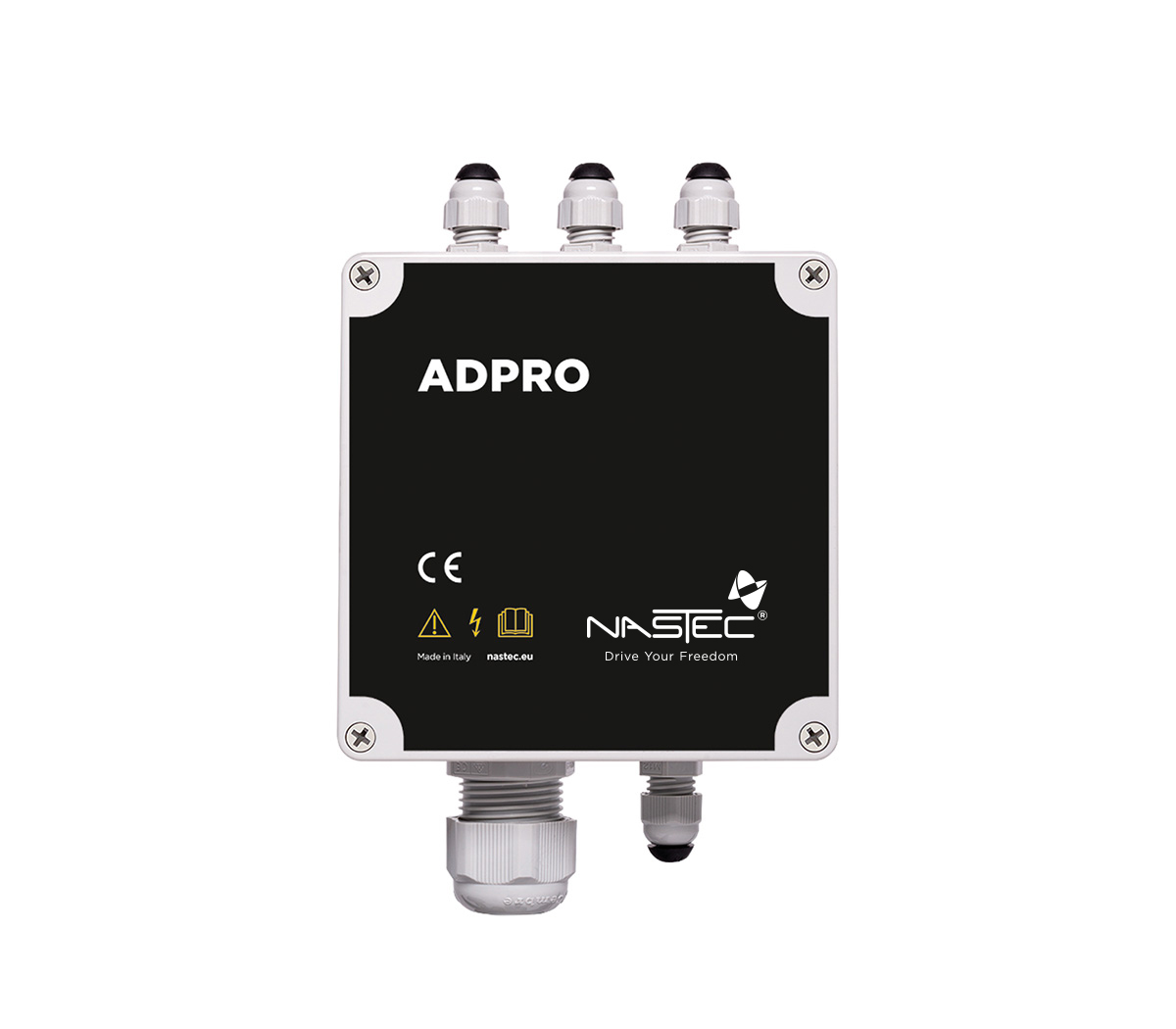

ADPRO (Analog-Digital PROtector) est un dispositif conçu pour protéger les entrées analogiques et numériques contre les surtensions externes à l’aide de parasurtenseurs internes. Il est particulièrement recommandé pour les câbles de connexion longs (> 20 m – 65 ft) ou dans des installations sujettes aux décharges atmosphériques.
De plus, ce dispositif permet de convertir jusqu’à deux signaux analogiques de 0-10 V en signaux analogiques de 4-20 mA. En positionnant les cavaliers J3 sur l’indication 4-20 mA, il est en effet possible de convertir le signal de 0-10 V en signal de 4-20 mA des entrées analogiques AN3 ou AN4 si celles-ci sont de type 0-10V.
ADPRO doit être utilisé uniquement en combinaison avec les produits suivants:
CONNEXIONS:
ADPRO présente deux borniers en miroir, le premier (marqué INPUT) doit être connecté aux bornes respectives des dispositifs Nastec à protéger, tandis que le second (marqué OUTPUT) doit être connecté aux dispositifs externes (capteurs, sorties analogiques et numériques, commandes externes, etc.).
De plus, il existe deux connexions de terre via des cosses mâles de 6,35 mm.
Une doit être obligatoirement connectée avec un câble de section élevée et de longueur réduite à un point de mise à la terre équipotentielle de l’installation, tandis que l’autre est disponible pour mettre à la terre d’éventuels conducteurs de protection provenant des dispositifs externes.
