NERA – Caractéristiques techniques
Performances
| NERA 01/02H | |
|---|---|
| Tension d’alimentation | 26 – 190 VDC |
| Consommation maxi | 10 A |
| Facteur de puissance | 800 W |
| Longueur | 940 mm |
| Refoulement | 1 1/4 “ |
| Poids de la pompe | 12,8 Kg |
| Diamètre maxi. | 93 mm |
| Emballage | 120 x 16 x 21 cm |
| Poids total | 13,4 Kg |
* Encombrement maximal du point de vue du diamètre, y compris le câble et le cache-câble
| NERA 02/01H | |
|---|---|
| Tension d’alimentation | 26 – 190 VDC |
| Consommation maxi | 10 A |
| Facteur de puissance | 800 W |
| Longueur | 880 mm |
| Refoulement | 1 1/4 “ |
| Poids de la pompe | 11,9 Kg |
| Diamètre maxi. | 93 mm |
| Emballage | 120 x 16 x 21 cm |
| Poids total | 12,3 Kg |
* Encombrement maximal du point de vue du diamètre, y compris le câble et le cache-câble
| NERA 06/04 | |
|---|---|
| Tension d’alimentation | 26 – 190 VDC |
| Consommation maxi | 10 A |
| Facteur de puissance | 800 W |
| Longueur | 531 mm |
| Refoulement | 1 1/2 “ |
| Poids de la pompe | 10,9 Kg |
| Diamètre maxi. | 98 mm |
| Emballage | 58 x 11 x 13 cm |
| Poids total | 11,3 Kg |
* Encombrement maximal du point de vue du diamètre, y compris le câble et le cache-câble
Caractéristiques générales
| Conformité | CEM EN61800-3 C2 |
|---|---|
| Classe d’isolation des enroulements | Classe F |
| Température maximale du liquide pompé | 35 °C (92 °F) |
| Vitesse minimale du liquide sur le moteur | 0.2 m/s (0,66 ft/s) |
| Caractéristiques du liquide pompé | propre, non corrosif, non explosifs, sans particules solides ni fibres, contenant au plus 50 g/m3 de sable |
| pH recommandé | 6,5 – 8,5 |
| Concentration maximale de chlore | 700 ppm (10 °C); 300 pmm (20 °C); 200 ppm (30 °C) |
| Protection degree | IP68 |
| Profondeur maximale d’immersion | 150 m (492 ft) |
| Matériau | Moteur et pompe en acier inoxydable AISI 304 |
| Câble | Câble plat de 2m conforme aux normes ACS – WRAS – KTM |
| Certifications | CE |

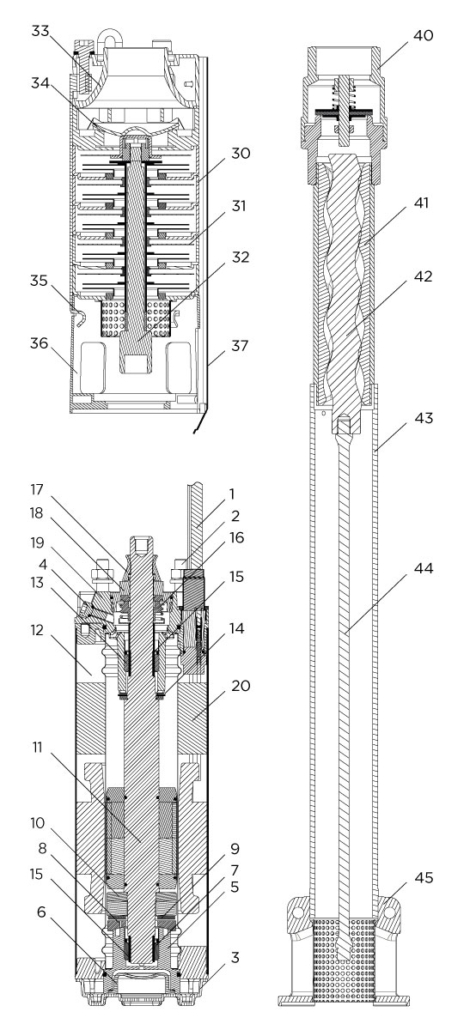

Materials
| RIF | Description | Material |
|---|---|---|
| 1 | Câble d’alimentation avec connecteur amovible | AISI 304 + câble aux normes ACS-KTM-WRAS |
| 2 | Prigioniero | M8 AISI 304 |
| 3 | Support de butée | AISI 304 |
| 4 | Vis de remplissage | AISI 304 |
| 5 | Support de butée | AISI 304 |
| 6 | Compensateur | EPDM |
| 7 | Coussinet en bronze inférieur | SiC |
| 8 | Disque oscillant | AISI 304 |
| 9 | Patins | AISI420j |
| 10 | Sellette | CTI25 |
| 11 | Arbre moteur | AISI 431 |
| 12 | Stator chemisé | AISI 304 |
| 13 | Coussinet en bronze supérieur | SiC |
| 14 | Butée supérieure | Teflon |
| 15 | Douille avec revêtement en céramique | AISI 304 + Ceramic |
| 16 | Garniture mécanique | SiC |
| 17 | Protection contre le sable | NBR |
| 18 | Support d’étanchéité mécanique | AISI 304 |
| 19 | Support supérieur | AISI 304 |
| 20 | E-Ring | Micro-variateur intégré pour moteur SUMMAG Solar ER |
| Pompe centrifuge | ||
| 30 | Diffuseurs | AISI 304 |
| 31 | Roues | AISI 304 |
| 32 | Arbre pompe | AISI 304 |
| 33 | Refoulement | AISI 304 |
| 34 | Soupape de non retour | AISI 304 |
| 35 | Tirants | AISI 304 |
| 36 | Support de la pompe | AISI 304 |
| Helicoidal rotor pump | ||
| 40 | Soupape de non retour | AISI 304 |
| 41 | Stator hélicoïdal | EPDM + AISI 304 |
| 42 | Rotor hélicoïdal | AISI 304 |
| 43 | Tube support | AISI 304 |
| 44 | Arbre flexible | AISI 316 |
| 45 | Support de la pompe | AISI 304 |
