SUMMAG 4 – Caractéristiques techniques
Performances
| SUMMAG 4 100 Hz, 3000 rpm | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle SUMMAG 4 |
Tension VAC |
Puissance P2 kW |
Courant A |
η % |
||||||||||||
| 011.200.100 | 3 x 200 |
|
|
|
||||||||||||
| 011.360.100 | 3 x 360 |
|
|
|
||||||||||||
| 022.200.100 | 3 x 200 |
|
|
|
||||||||||||
| 022.360.100 | 3 x 360 |
|
|
|
||||||||||||
| 040.200.100 | 3 x 200 |
|
|
|
||||||||||||
| 040.360.100 | 3 x 360 |
|
|
|
||||||||||||
| 075.360.100 | 3 x 360 |
|
|
|
| SUMMAG 4 120 Hz, 3600 rpm | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle SUMMAG 4 |
Tension VAC |
Puissance P2 (avec S.F.) kW |
Courant (avec S.F.) A |
η % |
|||||||||
| 011.200.120 | 3 x 200 |
|
|
|
|||||||||
| 011.360.120 | 3 x 360 |
|
|
|
|||||||||
| 022.200.120 | 3 x 200 |
|
|
|
|||||||||
| 022.360.120 | 3 x 360 |
|
|
|
|||||||||
| 037.200.120 | 3 x 200 |
|
|
|
|||||||||
| 037.360.120 | 3 x 360 |
|
|
|
|||||||||
| 075.360.120 | 3 x 360 |
|
|
|
Caractéristiques générales
| SUMMAG 4 | |
|---|---|
| Température maximale du liquide pompé | 35 °C (92 °F) |
| Vitesse minimale du liquide sur le moteu | 0.2 m/s (0,66 ft/s) |
| Caractéristiques du liquide pompé | propre, non corrosif, non explosifs, sans particules solides ni fibres, contenant au plus 50 g/m3 de sable |
| Cable | Câble plat standard ACS – WRAS – KTM |
| Liquide de remplissage du moteur | 70% Eau + 30% Glycol |
| Degré de protection | IP68 |
| Profondeur d’immersion maximale | 150 m (492 ft) |
| Poussée axiale | 5000 N |
| Insulation class of windings | F |
| Certifications | |
| CE |

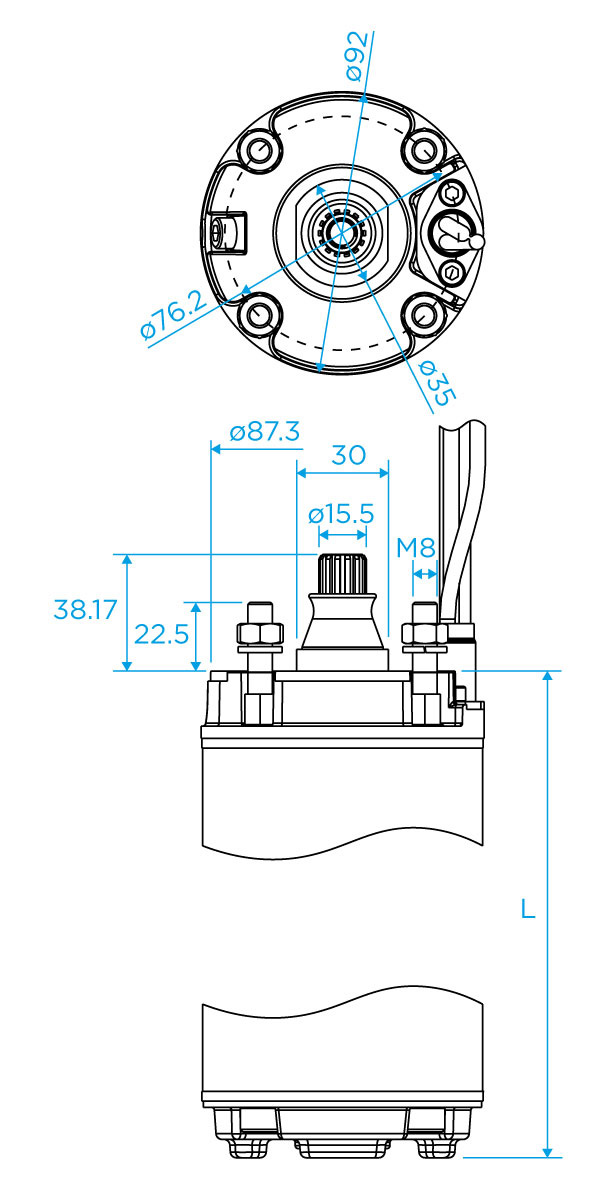

Poids et dimensions
| SUMMAG 100 Hz, 3600 rpm | ||
|---|---|---|
| Puissance P2 | L (mm) | Poids (kg) |
| 1,1 | 230 | 6,7 |
| 2,2 | 280 | 8,9 |
| 4,0 | 330 | 11,1 |
| 7,5 | 480 | 17,7 |

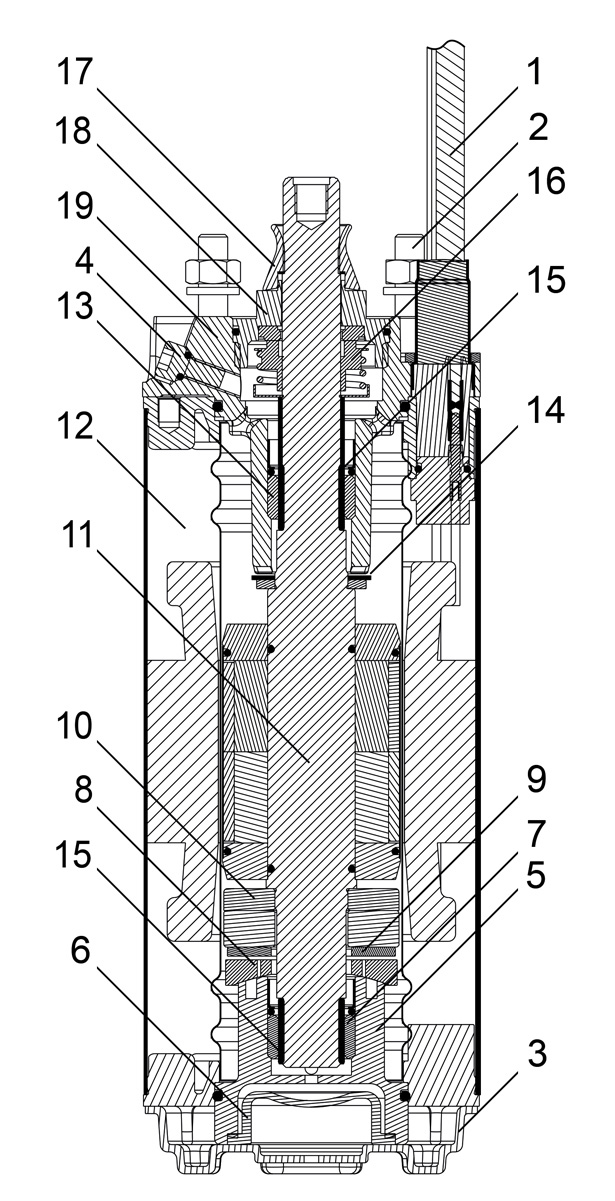

Matériaux
| RIF | Description | Matérial |
|---|---|---|
| 1 | Câble d’alimentation avec connecteur amovible | Câble aux normes ACS-WRAS-KTM |
| 2 | Boulon M8 | AISI 304 |
| 3 | Support inférieur | AISI 304 |
| 4 | Vis de remplissage | AISI 304 |
| 5 | Support de butée | AISI 304 |
| 6 | Soufflet de compensation | EPDM |
| 7 | Coussinet en bronze inférieur | SiC |
| 8 | Disque oscillant | AISI 304 |
| 9 | Patins | AISI420j |
| 10 | Sellette | CTI25 |
| 11 | Arbre moteur | AISI 431 |
| 12 | Stator chemisé | AISI 304 |
| 13 | Coussinet en bronze supérieur | SiC |
| 14 | Butée supérieure | Teflon |
| 15 | Douille avec revêtement en céramique | AISI 304 + Céramique |
| 16 | Garniture mécanique | SiC |
| 17 | Protection contre le sable | NBR |
| 18 | Support d’étanchéité mécanique | AISI 304 |
| 19 | Support supérieur | AISI 304 |
Désignation
SUMMAG 4
AAA: Puissance nominale x 10 [kW]
BBB: Tension nominale [VAC]
CCC: Fréquence nominale [Hz]
DD: Code alphanumérique pour les caractéristiques de construction optionnelles (00: version standard).
Exemple: SUMMAG 4 011.200.100.00
