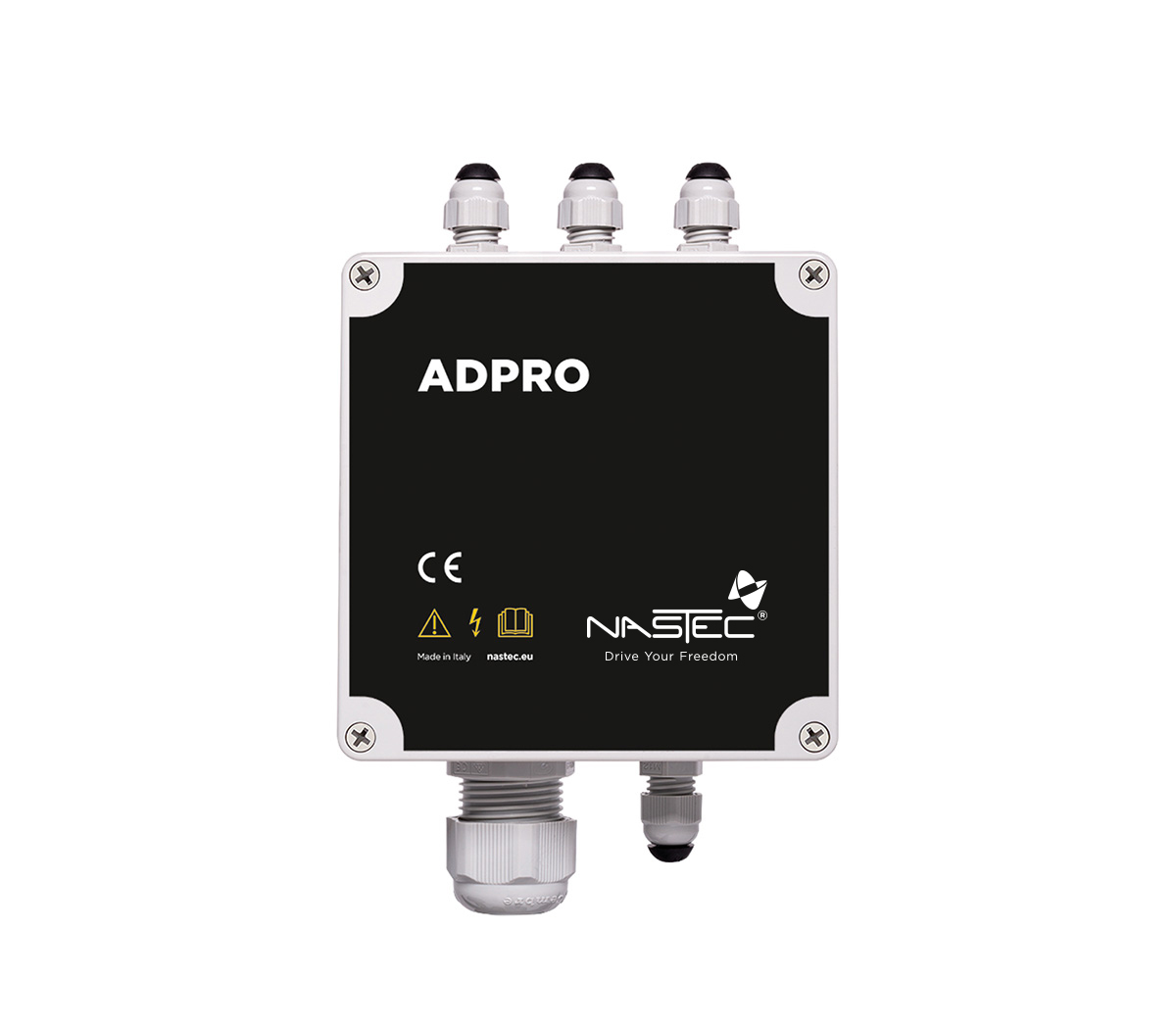

ADPRO

ADPRO (Analog-Digital PROtector) ist ein Gerät zum Schutz von analogen und digitalen Eingängen vor externen Überspannungen durch interne Ableiter. Es eignet sich besonders für lange Verbindungskabel (>20 m – 65 ft) oder Installationen, die möglichen atmosphärischen Entladungen ausgesetzt sind.

Das Gerät ermöglicht auch die Umwandlung von bis zu zwei analogen Signalen von 0-10 V in analoge Signale von 4-20 mA.

Durch Platzieren der J3-Brücken an der 4-20 mA-Markierung kann das 0-10 V-Signal tatsächlich in ein 4-20 mA-Signal für die analogen Eingänge AN3 oder AN4 umgewandelt werden, falls es vom Typ 0-10 V ist.

ADPRO sollte nur in Verbindung mit den folgenden Produkten verwendet werden:

• VASCO – VAriable Speed COntroller
• VASCO Solar – VAriable Speed COntroller MP
• MIDA
• MIDA Solar MP
• HMA
• CM/ CM MP
• SUND
• VENTI

ANSCHLÜSSE:

ADPRO verfügt über zwei symmetrische Anschlussklemmen. Die erste (gekennzeichnet als EINGANG) muss mit den entsprechenden Anschlüssen der zu schützenden Nastec-Geräte verbunden werden, während die zweite (gekennzeichnet als AUSGANG) mit externen Geräten (Sensoren, analoge und digitale Ausgänge, externe Steuerungen usw.) verbunden werden muss.

Darüber hinaus gibt es zwei Erdungsanschlüsse über 6,35 mm männliche Flachstecker. Einer muss obligatorisch mit einem Kabel hoher Querschnittsfläche und kurzer Länge an den gemeinsamen Erdungsknoten der Anlage angeschlossen werden, während der andere für das Erdungspotenzial von externen Schutzleitern zur Verfügung steht.
