SUMMAG 4 – Specifiche tecniche
Prestazioni
| SUMMAG 4 100 Hz, 3000 rpm | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modello SUMMAG 4 |
Tensione VAC |
Potenza P2 kW |
Corrente A |
η % |
||||||||||||
| 011.200.100 | 3 x 200 |
|
|
|
||||||||||||
| 011.360.100 | 3 x 360 |
|
|
|
||||||||||||
| 022.200.100 | 3 x 200 |
|
|
|
||||||||||||
| 022.360.100 | 3 x 360 |
|
|
|
||||||||||||
| 040.200.100 | 3 x 200 |
|
|
|
||||||||||||
| 040.360.100 | 3 x 360 |
|
|
|
||||||||||||
| 075.360.100 | 3 x 360 |
|
|
|
| SUMMAG 4 120 Hz, 3600 rpm | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modello SUMMAG 4 |
Tensione VAC |
Potenza P2 (con S.F.) kW |
Corrente (con S.F.) A |
η % |
|||||||||
| 011.200.120 | 3 x 200 |
|
|
|
|||||||||
| 011.360.120 | 3 x 360 |
|
|
|
|||||||||
| 022.200.120 | 3 x 200 |
|
|
|
|||||||||
| 022.360.120 | 3 x 360 |
|
|
|
|||||||||
| 037.200.120 | 3 x 200 |
|
|
|
|||||||||
| 037.360.120 | 3 x 360 |
|
|
|
|||||||||
| 075.360.120 | 3 x 360 |
|
|
|
Caratteristiche generali
| SUMMAG 4 | |
|---|---|
| Max. temperatura del liquido pompato | 35 °C (92 °F) |
| Min. velocità del liquido sul motore | 0.2 m/s (0,66 ft/s) |
| Caratteristiche del liquido pompato | pulito, non corrosivo, non esplosivo, privo di particelle solide e fibre, con contenuto massimo di sabbia di 50 g/m3 |
| Cavo | Cavo piatto a norme ACS – WRAS – KTM |
| Liquido di riempimento del motore | 70% acqua + 30% glicole |
| Grado di protezione | IP68 |
| Massima profondità di immersione | 150 m (492 ft) |
| Forza assiale | 5000 N |
| Classe di isolamento | F |
| Certificazioni | |
| CE |
Pesi e dimensioni

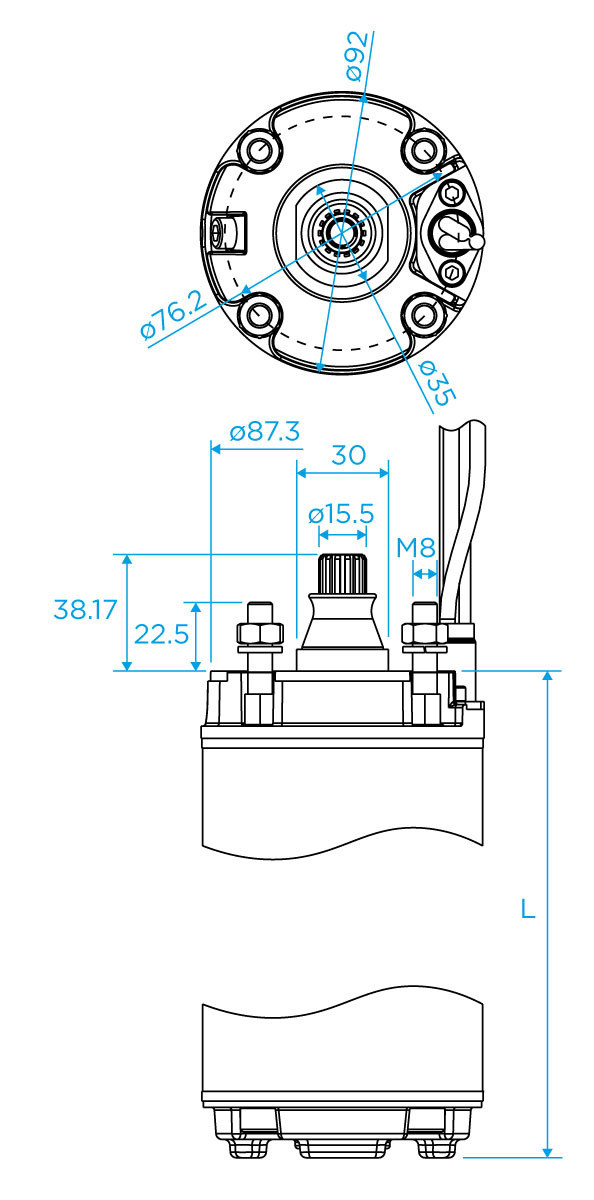

| SUMMAG 4 100 Hz, 3600 rpm | ||
|---|---|---|
| Potenza P2 | L (mm) | Peso (kg) |
| 1,1 | 230 | 6,7 |
| 2,2 | 280 | 8,9 |
| 4,0 | 330 | 11,1 |
| 7,5 | 480 | 17,7 |
Materiali

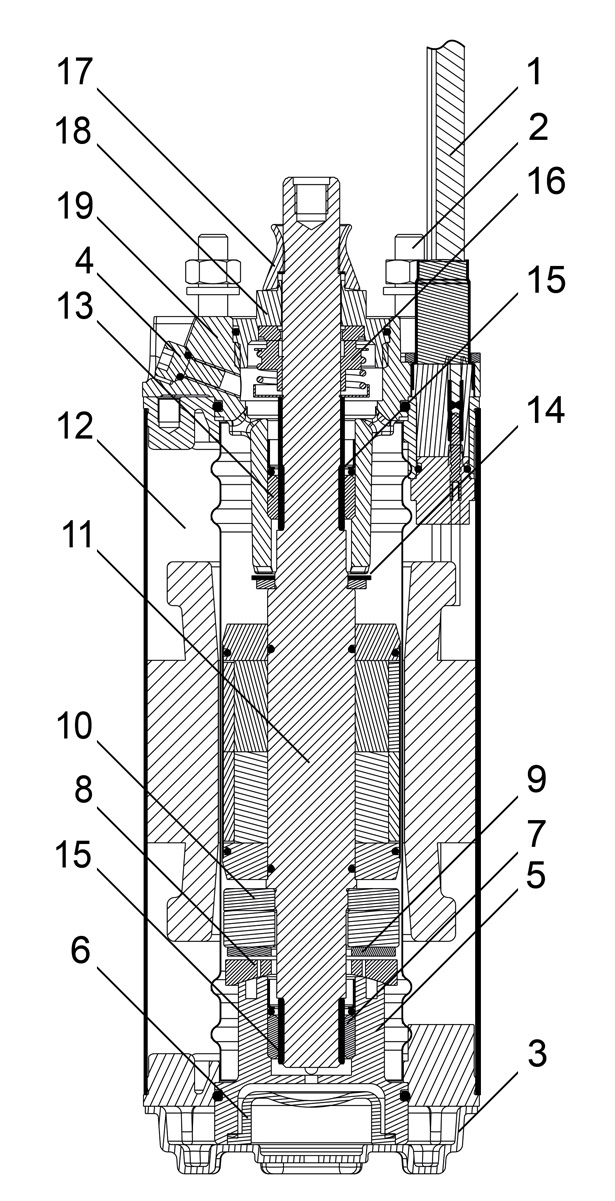

| RIF | Descrizione | Materiale |
|---|---|---|
| 1 | Cavo di alimentazione con connettore rimovibile per applicazioni con acqua potabile | Cavo piatto conforme a norme ACS-WRAS-KTM |
| 2 | Prigioniero M8 | AISI 304 |
| 3 | Supporto inferiore | AISI 304 |
| 4 | Vite per riempimento | AISI 304 |
| 5 | Supporto reggispinta | AISI 304 |
| 6 | Soffietto di compensazione | EPDM |
| 7 | Bronzina inferiore | SiC |
| 8 | Disco oscillante | AISI 304 |
| 9 | Pattini | AISI420j |
| 10 | Ralla | CTI25 |
| 11 | Albero motore | AISI 431 |
| 12 | Statore incamiciato | AISI 304 |
| 13 | Bronzina superiore | SiC |
| 14 | Reggispinta superiore | Teflon |
| 15 | Bussola ceramizzata | AISI 304 + Ceramica |
| 16 | Tenuta meccanica | SiC |
| 17 | Parasabbia | NBR |
| 18 | Supporto tenuta meccanica | AISI 304 |
| 19 | Supporto superiore | AISI 304 |
Designazione
SUMMAG 4
AAA.BBB.CCC.DD
AAA: Potenza nominale x 10 [kW]
BBB: Tensione nominale [VAC]
CCC: Frequenza nominale [Hz]
DD: Codice alfanumerico per caratteristiche costruttive opzionali (00: esecuzione standard).
Esempio: SUMMAG 4 011.200.100.00
